Έλεγχος λειτουργίας ΔΔΡ με το όργανο Metrel Eurotest (μέρος 3ο)
Και συνεχίζουμε με τον έλεγχο λειτουργίας ΔΔΡ με το όργανο Metrel Eurotest …
Για τον έλεγχο των RCD απαιτούνται διάφορες δοκιμές και μετρήσεις. Οι μετρήσεις βασίζονται στο πρότυπο EN 61557-6.
Μπορούν να διεξαχθούν οι παρακάτω έλεγχοι και μετρήσεις:
- Μέτρηση τάσης επαφής,
- Μέτρηση χρόνου απόζευξης
- Μέτρηση ρεύματος απόζευξης
- Αυτόματος έλεγχος RCD.
Μέτρηση τάσης επαφής (Uc)
Βήμα 1
Eπιλέγουμε την λειτουργία RCD και κατόπιν την υπο-λειτουργία Uc
Βήμα 2
Ορίζουμε τις παραμέτρους της μέτρησης που είναι :
- Το ονομαστικό διαφορικό ρεύμα του RCD που ελέγχουμε, π.χ ΙΔn=30 mA
- τον τύπο του RCD π.χ AC
- Την μέγιστη αποδεκτή τιμή της τάσης επαφής π.χ 50 V
Βήμα 3

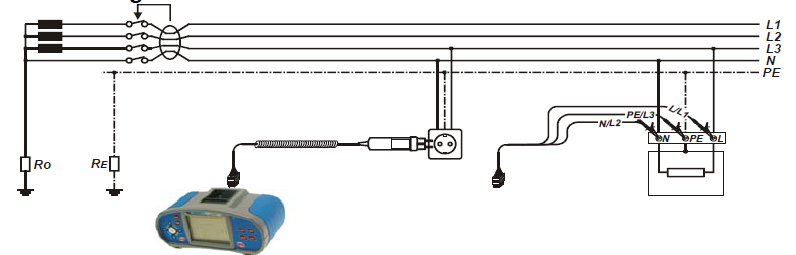

Συνδέουμε τα καλώδια του οργάνου στο αντικείμενο που μετράμε σύμφωνα με το παρακάτω διάγραμμα.
Βήμα 4

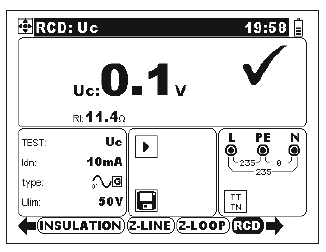

Ελέγχουμε τα μηνύματα που μας εμφανίζει το όργανο. Αν όλα είναι ΟΚ πατάμε το κουμπί TEST. Τα αποτελέσματα εμφανίζονται στην οθόνη .
Μέτρηση χρόνου απόζευξης (RCDt )
Βήμα 1
Eπιλέγουμε την λειτουργία RCD και κατόπιν την υπο-λειτουργία Tripout time t
Βήμα 2 και 3 όπως παραπάνω
Βήμα 4

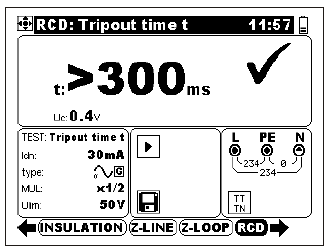

Ελέγχουμε τα μηνύματα που μας εμφανίζει το όργανο. Αν όλα είναι ΟΚ πατάμε το κουμπί TEST. Τα αποτελέσματα εμφανίζονται στην οθόνη .
Μέτρηση ρεύματος απόζευξης (RCDI )
Βήμα 1
Eπιλέγουμε την λειτουργία RCD και κατόπιν την υπο-λειτουργία Tripout current
Βήμα 2 και 3 όπως παραπάνω
Βήμα 4

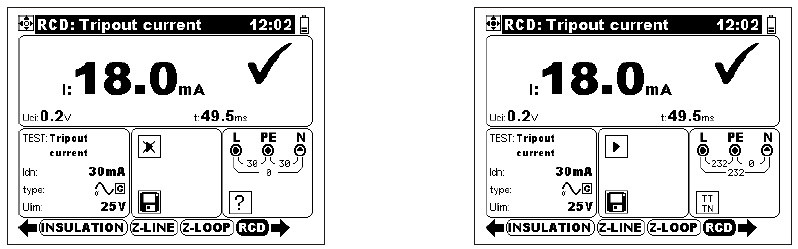

Ελέγχουμε τα μηνύματα που μας εμφανίζει το όργανο. Αν όλα είναι ΟΚ πατάμε το κουμπί TEST. Τα αποτελέσματα εμφανίζονται στην οθόνη .
Αυτόματες μετρήσεις AUTO
Το όργανο εκτελεί με την σειρά τα παρακάτω 6 βήματα

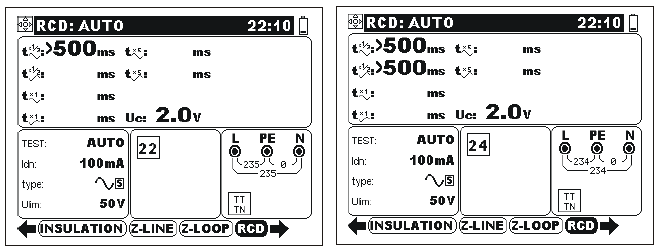

Βήμα 1 και 2 , ρεύμα διαρροής ½×IΔN
- Βήμα 1, ρεύμα διαρροής σε διαφορά φάσης 0° με την τάση, μετράμε τον χρόνο απόζευξης
- Βήμα 2, ρεύμα διαρροής σε διαφορά φάσης 180° με την τάση, μετράμε τον χρόνο απόζευξης
Η δοκιμή είναι αποδεκτή αν στα βήματα 1 και 2 το RCD δεν κάνει κάνει απόζευξη, δηλαδή t > 300 ms

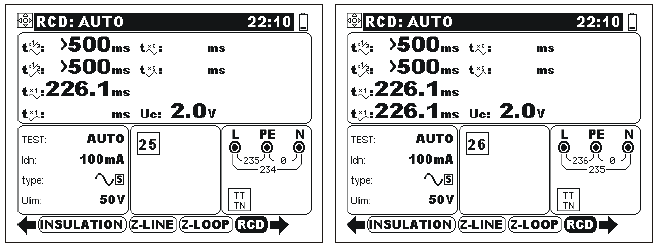

Βήμα 3 και 4, ρεύμα διαρροής IΔN
- Βήμα 3, ρεύμα διαρροής σε διαφορά φάσης 0° με την τάση, μετράμε τον χρόνο απόζευξης
- Βήμα 4, ρεύμα διαρροής σε διαφορά φάσης 180° με την τάση, μετράμε τον χρόνο απόζευξης
Η δοκιμή είναι αποδεκτή αν :
- στο βήμα 3 και στο βήμα 4 το RCD πρέπει να κάνει απόζευξη (μετά από κάθε απόζευξη επαναφέρουμε χειροκίνητα το RCD σε κλειστή θέση)
- χρόνος απόζευξης t < 300 ms

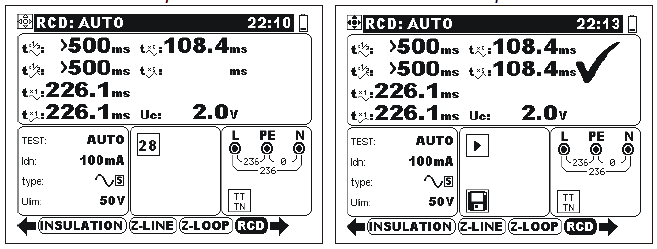

Βήμα 5 και 6, ρεύμα διαρροής 5×IΔN
- Βήμα 5, ρεύμα διαρροής σε διαφορά φάσης 0° με την τάση, μετράμε τον χρόνο απόζευξης
- Βήμα 6, ρεύμα διαρροής σε διαφορά φάσης 180° με την τάση, μετράμε τον χρόνο απόζευξης
Η δοκιμή είναι αποδεκτή αν :
- στο βήμα 5 και στο βήμα 6 το RCD κάνει απόζευξη (μετά από κάθε απόζευξη επαναφέρουμε χειροκίνητα το RCD σε κλειστή θέση)
- χρόνος απόζευξης t < 150 ms
