Κύκλωμα αλε ρετούρ – τρόποι σύνδεσης…
Όσα χρόνια κάνουμε κάτι, ίσως από συνήθεια, ίσως επειδή έχουμε βολευτεί και δε το ψάχνουμε παραπέρα,
ορισμένα απλά πραγματάκια τα κάνουμε όπως ακριβώς τα έχουμε μάθει.
Έτσι και στο κύκλωμα ενός αλε ρετούρ συνήθως το κατασκευάζουμε με τον κλασικό τρόπο ο οποίος είναι:
Φάση στον έναν διακόπτη, επιστροφή από τη λάμπα στον άλλο διακόπτη και μεταξύ των δύο διακοπτών
δύο γέφυρες (επιστροφές) και φυσικά ουδέτερο στην λάμπα για να κλείσει το κύκλωμα και να ανάψει.
Δείτε το γνωστό σχέδιο παρακάτω…
Τρόπος 2: Τι θα λέγατε όμως για έναν άλλο τρόπο σύνδεσης; Αν υπάρχει και κατά πόσο αυτό είναι ορθό ή βολικό;
Υπάρχει κάποιο πλεονέκτημα με τον ”νέο” τρόπο; Ή απλά για να λέμε είναι τα σχεδιάκια;
Αν δεν υπήρχε καν πλεονέκτημα, όντως δεν υπήρχε λόγος, όμως δείτε προσεκτικά το παρακάτω εκπληκτικό και απλό σχέδιο…
Βασικό πλεονέκτημα του ”νέου” τρόπου είναι ότι, για οποιονδήποτε λόγο ”χάσουμε” τον έναν από τους δύο διακόπτες,
ΔΕΝ μένουμε στο σκοτάδι. Από όποια πλευρά και αν χάσουμε τον έναν αλε ρετούρ,
το φωτιστικό σώμα θα μπορεί να λειτουργεί σαν απλό σημείο. Όποια πλευρά και αν μας μείνει ”ζωντανή”,
το φωτιστικό σώμα θα λειτουργέι κανονικά. Πχ, γίνεται μια κατασκευή στο χώρο που υπάρχει αλε ρετούρ
και κόβεται η γραμμή που τροφοδοτεί τον δεύτερο διακόπτη.
Το μόνο που έχουμε να κάνουμε είναι να απομονώσουμε τη γέφυρα από τον ”ζωντανό” διακόπτη
που πάει στον επόμενο (τον άχρηστο) κόβουμε και τη φάση που έδινε στον ”κακό”
και όλα είναι πλέον έτοιμα να λειτουργήσουν κανονικά από το ένα σημείο, ώς απλό σημείο!
Ενώ στην περίπτωση της κλασικής συνδεσμολογίας, όποιον από τους δύο διακόπτες και αν χάσουμε…
φώς ΔΕΝ ξαναβλέπουμε, εκτός αν ξυλώσουμε τα ντουλάπια που τοποθετήσαμε και κόπηκε η γραμμή
και αρχίσουμε τα μερεμέτια για να βρεθεί το σημείο της βλάβης και να αποκατασταθεί.
Όταν λέω ”χάσουμε” εννοώ να κοπεί σε κάποιο σημείο η γραμμή που κατεβαίνει στον έναν από τους δύο διακόπτες.
Γιατί αν απλά χαλάσει ο διακόπτης, απλά γεφυρώνουμε τα καλώδια εντός του κουτιού διακόπτου και πάλι το κύκλωμα λειτουργεί από τη μια πλευρά.
Με τον ίδιο λοιπόν τρόπο, τοποθετούμε και όσους μεσαίους αλε ρετούρ θέλουμε και στη δεύτερη περίπτωση.
Άρα, αλέ ρετούρ μπορούμε να έχουμε με ακριβώς την ίδια λειτουργία και με τους δύο τρόπους.
3ος Τρόπος: Μπουτόν και ρελέ καστάνιας!
Άλλος τρόπος κατασκευής αλε ρετούρ κυκλώματος είναι με μπουτόν σε όλα τα σημεία.
Πράγμα το οποίο σημαίνει ότι ελέγχεται το φωτιστικό από όσα σημεία θέλουμε τοποθετώντας μπουτόν παντού.
Φυσικά έχουμε μεριμνήσει η εγκατάσταση εξ αρχής να έχει γίνει έτσι ώστε να έχουμε κάνει τις απαραίτητες ενέργειες
(καλωδίωση και ρελέ καστάνιας στον ηλεκτρικό πίνακα.
Σε αυτή την περίπτωση του μπουτόν, το κύκλωμα όλο θα πρέπει να καταλήγει στον ηλεκτρικό μας πίνακα,
η καλωδίωση από τα μπουτόν (2 καλώδια από μπουτόν σε μπουτόν) στον πίνακα και το φωτιστικό σημείο στον πίνακα.
Αυτό επίσης, είναι ένας καλός τρόπος ώστε όποιο μπουτόν και να ”χάσουμε” το κύκλωμα θα λειτουργεί από όλα τα υπόλοιπα σημεία.
Αν υπάρχει και άλλος απλός τρόπος ώστε να έχουμε κύκλωμα αλε ρετουρ μπορείτε να μας πείτε…

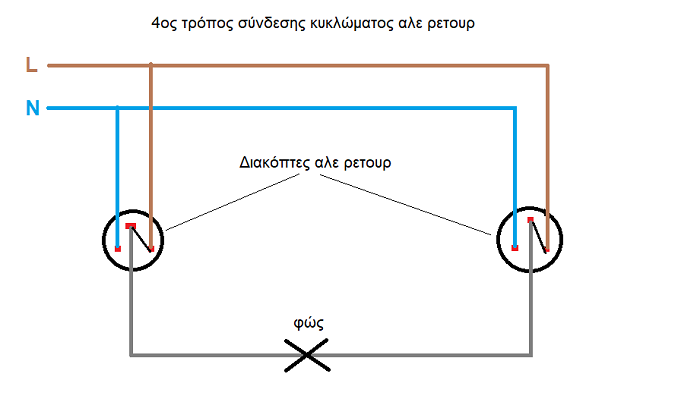

Επανερχόμαστε μετά από ένα σχέδιο που μας έστειλε αναγνώστης. Ένας 4ος λοιπόν τρόπος συνδεσμολογίας αλέ ρετουρ!!!
Πολύ σωστό και λειτουργικό το παρακάτω σχέδιο. Μπορεί άνετα να λειτουργήσει κανονικά ένα κύκλωμα αλε ρετούρ! ΌΜΩΣ….
Είναι αρκετά επικίνδυνο για τους παρακάτω λόγους. Αφού λοιπόν κοιτάξετε το σχέδιο παρακάτω, θα καταλάβετε ότι έχει βάση η άρνηση μου για τέτοιου είδους συνδεσμολογία. Δείτε το σχέδιο και συνεχίζουμε παρακάτω με παρατηρήσεις….
Επανερχόμαστε…… στο παραπάνω σχέδιο λοιπόν βλέπουμε μια διάταξη, η οποία ναι μεν λειτουργεί κανονικά ένα κύκλωμα αλε ρετούρ αλλά…..
1) Δεν μπορούμε να έχουμε μεσαίο σε αυτή την περίπτωση γιατί θα έχουμε βραχυκύκλωμα με το δεύτερο πάτημα!!
2) Αν κοπεί οποιαδήποτε πλευρά, τότε δε θα λειτουργήσει ξανά το κύκλωμα από την άλλη πλευρά!
Διότι δε θα έχει ουδέτερο ή φάση το φωτιστικό, ανάλογα που θα γυρίζουμε τον διακόπτη που έχει σωθεί.
Άρα το φωτιστικό ΔΕ θα λειτουργήσει ποτέ ξανά.
3) Εδώ είναι το σημαντικότερο μειονέκτημα αυτής της περίπτωσης!
Είναι άκρως επικίνδυνη συνδεσμολογία γιατί, αν οι διακόπτες είναι γυρισμένοι όπως το σχέδιο η λάμπα είναι σβηστή.
Όμως και τα δύο καλώδια της λάμπας θα έχουν πάντα ρεύμα!!
Όταν λοιπόν ανέβει ένας τεχνικός στη σκάλα να κάνει κάτι στο φωτιστικό που το θεωρεί κλειστό,
τότε μπορεί να τον χτυπήσει ρεύμα! Ή κάποιος να καθαρίζει έχοντας κλειστό το φως….. και να πάθει ηλεκτροπληξία ακουμπώντας εκεί επάνω!!
4) Στην περίπτωση που οι επαφές των δύο αλε ρετουρ είναι γυρισμένες και οι δυό προς τον ουδέτερο
(δείτε σχέδιο) πάλι δεν θα λειτουργεί το φωτιστικό, αλλά τουλάχιστον θα έχουμε ουδέτερο επάνω στη σύνδεση και στα δύο καλώδια.
Τουλάχιστον έτσι δε θα σκοτωθούμε.
5) Επίσης επικίνδυνο σε αυτή τη συνδεσμολογία είναι ότι, στους διακόπτες έχουμε 230V.
Δηλαδή είναι σα να έχουμε πρίζα ρεύματος! Και φάση και ουδέτερος στο διακόπτη.
Ένα μπέρδεμα στις επαφές και θα έχουμε βραχυκύκλωμα.
Μια αφηρημένη αντικατάσταση του διακόπτη και θα έχουμε είτε βραχυκύκλωμα είτε ηλεκτροπληξία.
Ειδικά με κάτι ιδιώτες που σκαλίζουν μόνοι τους.
Προσοχή: Η συνδεσμολογία 4, αναφέρεται στο άρθρο μόνο και μόνο για να δείξουμε πόσο επικίνδυνη είναι. Απαγορευτικό να συνδεθεί με τέτοιο τρόπο ένα κύκλωμα αλε ρετούρ.
Κύκλωμα αλέ ρετούρ με Ρυθμιστή φωτεινότητας (Dimmer)
Εκτός από τους τρόπους που αναφέραμε ως τώρα, μπορούμε αντί απλό διακόπτη αλέ ρετούρ,
κλασικό όπως γνωρίζουμε, υπάρχει φυσικά και η δυνατότητα τοποθέτησης ρυθμιστών φωτεινότητας σε όλα τα σημεία.
Οπότε έχουμε την επιθυμητή ένταση φωτισμού σε κάθε περίπτωση. Μάλιστα ο τρόπος αυτός απαιτεί 1 dimmer και 2 ή 400 μπουτόν!
Δεν σε υποχρεώνει να έχεις παντού dimmer.
Δείτε στο παρακάτω σχέδιο γνωστής εταιρείας πως τοποθετείται ο συνδυασμός αυτός.
Θα παρατηρήσουμε ότι η καλωδίωση η κλασική δεν χρειάζεται αλλαγή, απλά μερικές μετατροπές συνδεσμολογίας εντός των κουτιών του διακόπτη
Ελπίζω να σας άρεσε το άρθρο μας.
