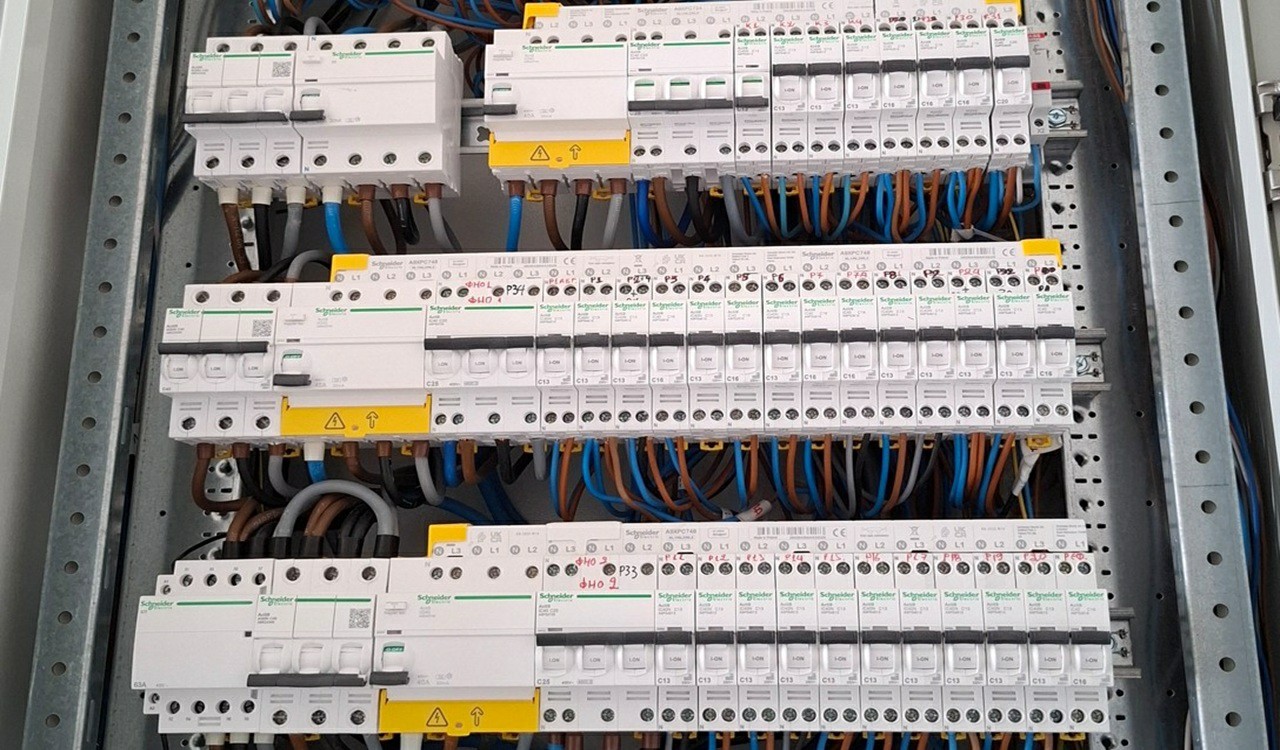

Ρελέ διαρροής – Τοποθέτηση πριν από τις ασφάλειες ή όχι – Συχνές ερωτήσεις
Ασφαλίζουμε πριν από το ρελέ διαρροής με ίση ή μικρότερη ασφάλεια;
Εισαγωγή
Ένα από τα πιο συχνά ερωτήματα που προκύπτουν στην πράξη είναι αν το ρελέ διαρροής (RCD / RCCB) χρειάζεται προστασία από ασφάλεια ή μικροαυτόματο και αν αυτή η ασφάλεια πρέπει να είναι ίση ή μικρότερη από το ονομαστικό ρεύμα του RCD.
Διότι θα έχουμε παρατηρήσει πολλές φορές σε έργα που επισκεπτόμαστε ως τεχνικοί, ρελέ διαρροής
να βρίσκεται τοποθετημένο μετά από τον γενικό διακόπτη και πρίν από τις γενικές ασφάλειες και
ακόμη χειρότερα και πριν από τον γενικό διακόπτη!!!
Η απάντηση βρίσκεται ξεκάθαρα μέσα στα τεχνικά φυλλάδια των ίδιων των κατασκευαστών (τα “χαρτάκια” που βρίσκουμε στις συσκευασίες).
Τι λένε οι κατασκευαστές
🔹 ABB (FW200/F200 instruction sheet)
«The RCCB’s must be used with a Short-Circuit Protection Device to provide circuit protection against overloads and short-circuit faults.»
(δηλαδή: πρέπει να χρησιμοποιείται υποχρεωτικά με συσκευή προστασίας από βραχυκύκλωμα/υπερφόρτιση – ασφάλεια ή μικροαυτόματο)

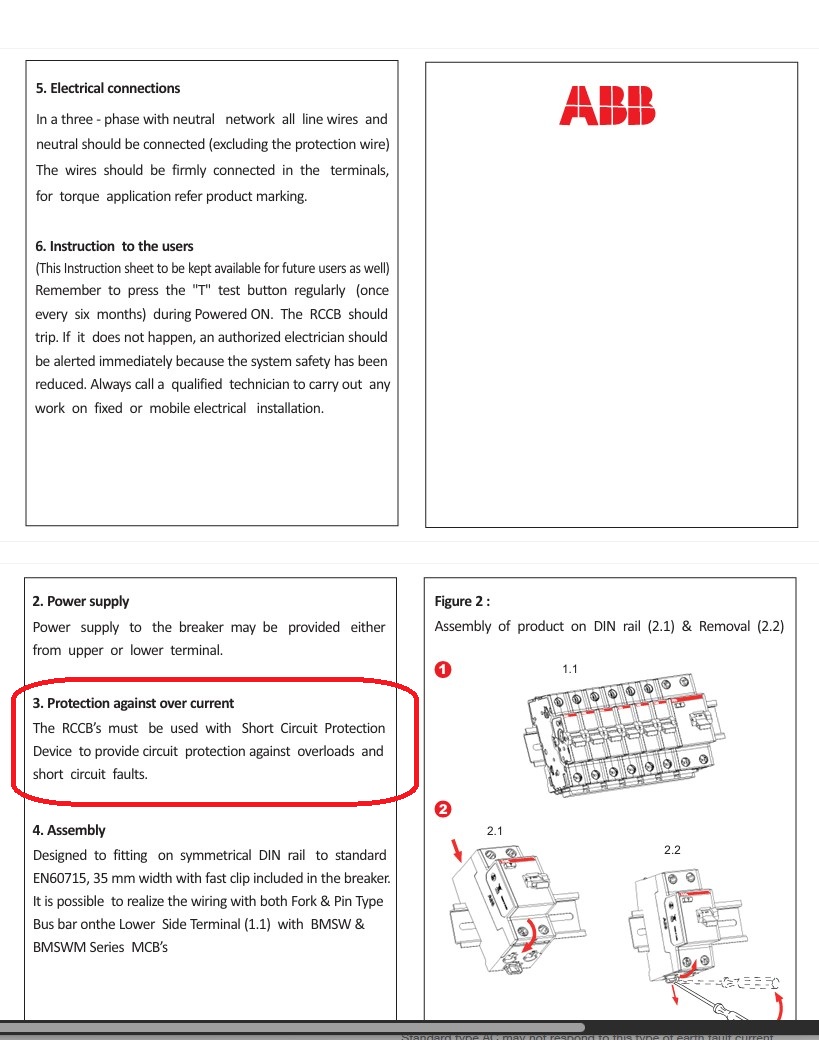

Τεχνικό φυλλάδιο ABB με σχετική αναφορά…
Πατήστε εδω να κατεβάσετε το επίσημο φυλλάδιο
🔹 Hager (RCCB leaflet)
«RCCBs must be protected against short-circuits by means of circuit-breakers or fuses.»

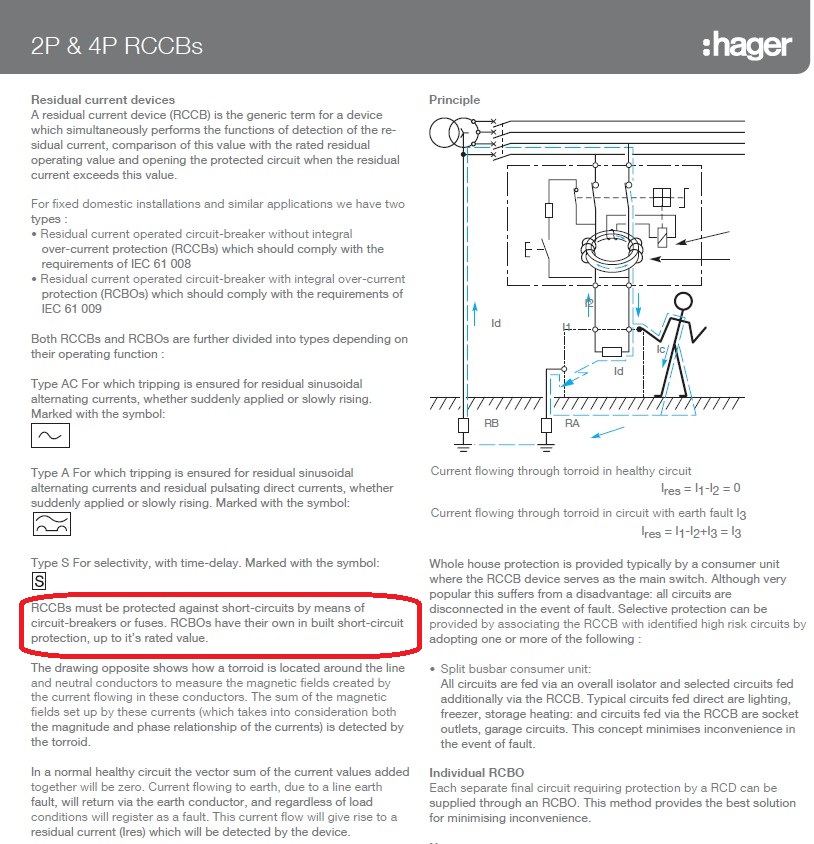

Τεχνικό φυλλάδιο HAGER με σχετική αναφορά…
Πατήστε εδώ να κατεβάσετε το επίσημο φυλλάδιο
🔹 Legrand TX³ (instruction manual)
«The RCCB must be protected against overloads (either upstream or downstream) by a circuit breaker or a fuse which has a maximum of the same nominal current as the residual current switch.»
(δηλαδή: η ασφάλεια δεν πρέπει να υπερβαίνει το ονομαστικό ρεύμα του RCD)

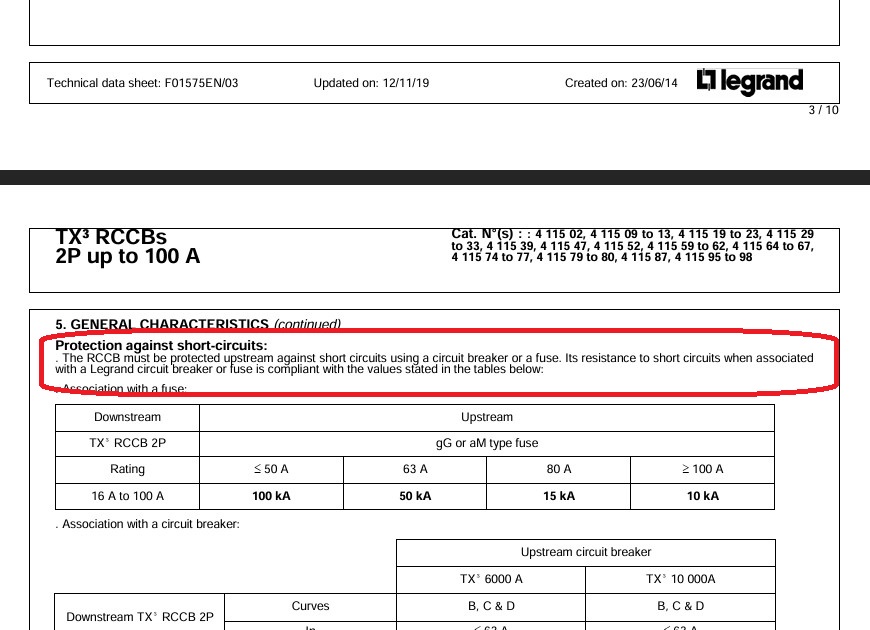

Τεχνικό φυλλάδιο Legrand με σχετική αναφορά…
Πατήστε εδώ να κατεβάσετε το επίσημο φυλλάδιο
Τι σημαίνει πρακτικά
- Το RCD δεν προστατεύει από υπερένταση → χρειάζεται υποχρεωτικά ασφάλεια πριν από αυτό.
- Η ασφάλεια πρέπει να είναι ≤ In του RCD.
- Αν βάλεις μικρότερη (π.χ. RCD 40A με ασφάλεια 25A) → απλώς περιορίζεις την παροχή.
- Αν βάλεις μεγαλύτερη (π.χ. RCD 40A με ασφάλεια 63A) → υπάρχει κίνδυνος το RCD να καταστραφεί σε υπερφόρτωση πριν προλάβει να πέσει η ασφάλεια.
Άλλοι λόγοι που δεν αφήνουν περιθώρια για τοποθέτηση πριν από τις γενικές ασφάλειες
Ένας ακόμη σημαντικός λόγος τεχνικής φύσης είναι ότι: Ας θεωρήσουμε ότι τοποθετούμε το ρελέ διαρροής πριν από τις γενικές ασφάλειες (γιατί ορισμένοι θα πουν…
”και τι έγινε; Ασφαλίζεται από τις ασφάλειες του μετρητή”
Αυτό δεν στέκει, διότι αν χρειαστούμε να χωρίσουμε τα κυκλώματα σε περισσότερα από ένα ρελέ διαρροής, τότε αυτό είναι ανέφικτο.
Συμπέρασμα
Οι ίδιοι οι κατασκευαστές είναι ξεκάθαροι:
Πριν από κάθε ρελέ διαρροής πρέπει να υπάρχει ασφάλεια ή μικροαυτόματος ίσος ή μικρότερος του ονομαστικού ρεύματος του RCD.
Με αυτό τον τρόπο:
- Προστατεύουμε το RCD από θερμική/μηχανική καταπόνηση.
- Εξασφαλίζουμε συμμόρφωση με τα διεθνή πρότυπα IEC/EN 61008.
- Έχουμε μια ασφαλή και αξιόπιστη εγκατάσταση.
