Δημιουργία του σχέδιου εγκατάστασης με τη βοήθεια του υπολογιστή (Μέρος 4ο)

… την Υ.Δ.Ε. και το μονογραμμικό διάγραμμα του ηλεκτρικού πίνακα της κατοικίας.
Στο παρόν άρθρο θα δούμε πώς δημιουργούμε το σχέδιο της ηλεκτρικής εγκατάστασης.
Θυμίζουμε ότι χρησιμοποιούμε το πρόγραμμα PanelCAD για εγκαταστάτες της Ti-Soft. Μπορούμε να το κατεβάσουμε και να το τρέξουμε για ένα μήνα εντελώς δωρεάν από τον ιστότοπο www.ti-soft.com. Έτσι όλα αυτά που θα αναφέρουμε παρακάτω μπορούμε να τα πραγματοποιήσουμε στον υπολογιστή μας.

Το πρόγραμμα έχει ενσωματωμένο ένα σχεδιογράφο που μας επιτρέπει να δημιουργήσουμε το μοντέλο του διαμερίσματος στις παρακάτω περιπτώσεις:

• Σε νέες οικοδομές όπου διαθέτουμε τις κατόψεις σε ηλεκτρονική μορφή, π.χ. αρχείο DWG, DXF, PDF
• Σε νέες οικοδομές όπου διαθέτουμε μια φωτοτυπία με την κάτοψη του διαμερίσματος. Αν την φωτογραφίσουμε (π.χ. με το κινητό μας) ή την σκανάρουμε δημιουργούμε ένα αρχείο εικόνας π.χ. JPEG, GIF.
• Σε παλιές οικοδομές θα πρέπει να ξεκινήσουμε από το μηδέν. Καλό είναι να έχουμε ένα σκίτσο με την κάτοψη και με τις βασικές διαστάσεις.

Χρησιμοποιούμε τον όρο μοντέλο του διαμερίσματος διότι σε αντίθεση με την κάτοψη που περιέχει απλά γεωμετρικά σχήματα π.χ. γραμμές, το μοντέλο περιέχει χρήσιμες οντότητες όπως τοίχοι, κουφώματα, δωμάτια κ.λπ..
Βασικά πλεονεκτήματα του σχεδιογράφου του PanelCAD για εγκαταστάτες είναι η απλότητα και η ευχρηστία του. Έτσι ακόμα και ηλεκτρολόγοι που δεν έχουν δουλέψει ποτέ με σχεδιαστικά προγράμματα μπορούν να παράγουν μοντέλα σε ελάχιστο χρόνο.
Για την ευκολότερη εκμάθηση του σχεδιογράφου μπορούμε να αξιοποιήσουμε:

• • Τα video μαθήματα
  • Τις ζωντανές παρουσιάσεις
  • Την πλούσια βοήθεια

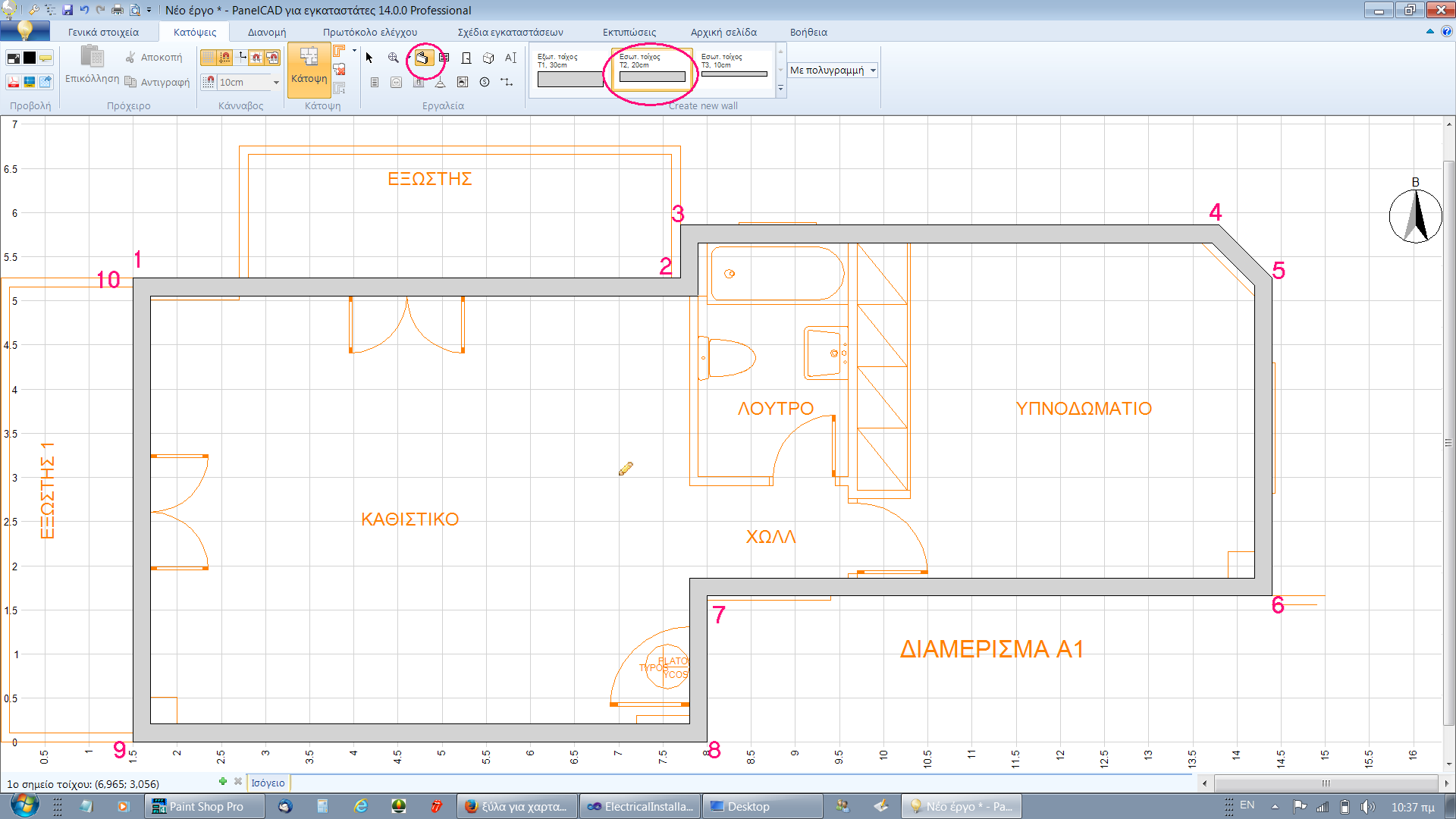

Βήμα 1, Σχεδιάζουμε τους εξωτερικούς τοίχους

Στο παρακάτω παράδειγμα το ξεπατίκωμα γίνεται από ένα αρχείο DWG.
Ερχόμαστε στο σχεδιογράφο και ανοίγουμε την αρχιτεκτονική κάτοψη του διαμερίσματος. Η κάτοψη εμφανίζεται με χρώμα πορτοκαλί. Από τα εργαλεία επιλέγουμε , τοίχο πάχους 20 cm και με 10 κλικ του ποντικιού δημιουργούμε τους εξωτερικούς τοίχους.(Εικόνα 1)

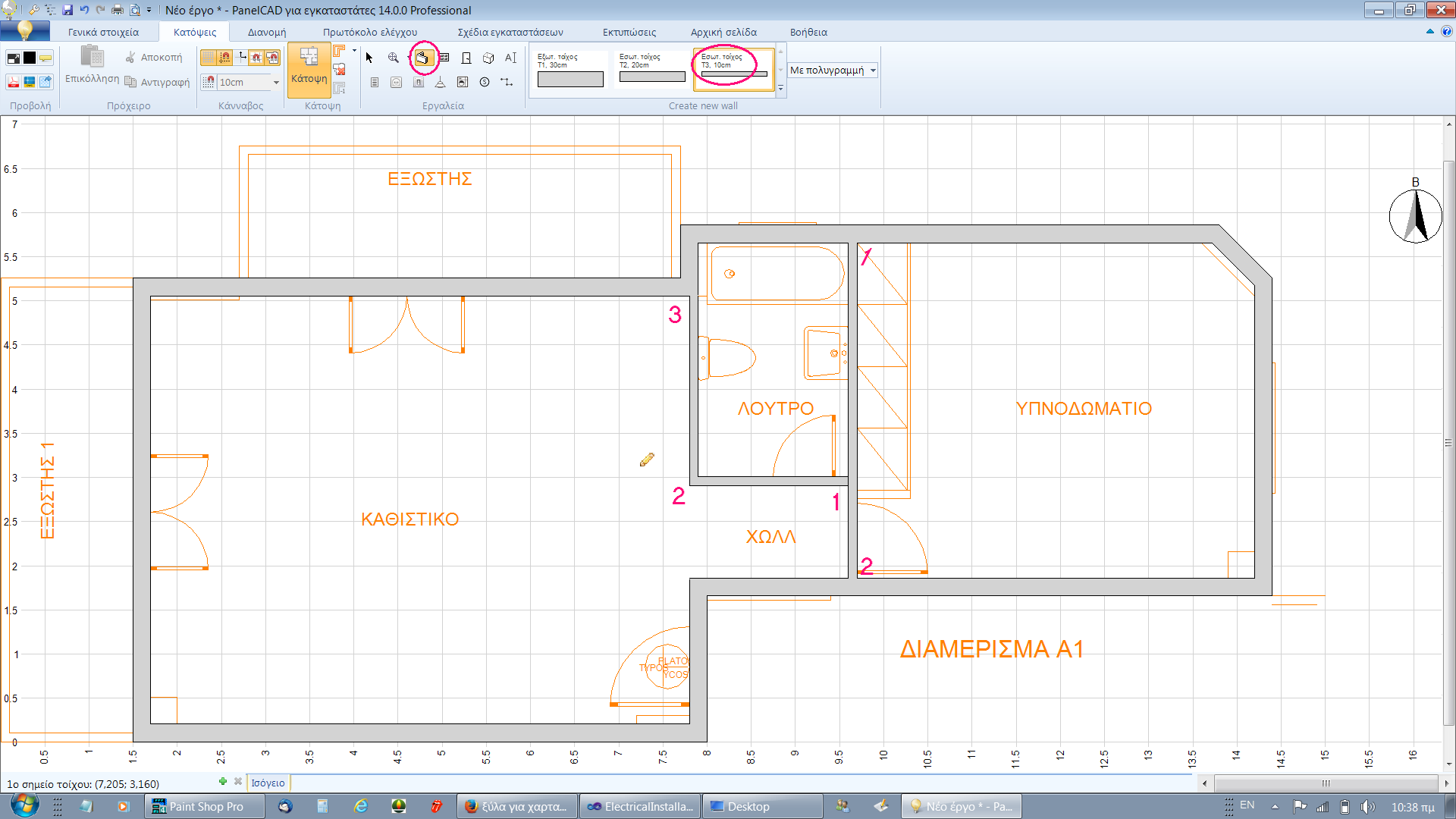

Βήμα 2, Σχεδιάζουμε τους εσωτερικούς τοίχους

Από τα εργαλεία ξαναεπιλέγουμε , τοίχο πάχους 10 cm και με 5 κλικ του ποντικιού δημιουργούμε τους εσωτερικούς τοίχους.(Εικόνα 2)

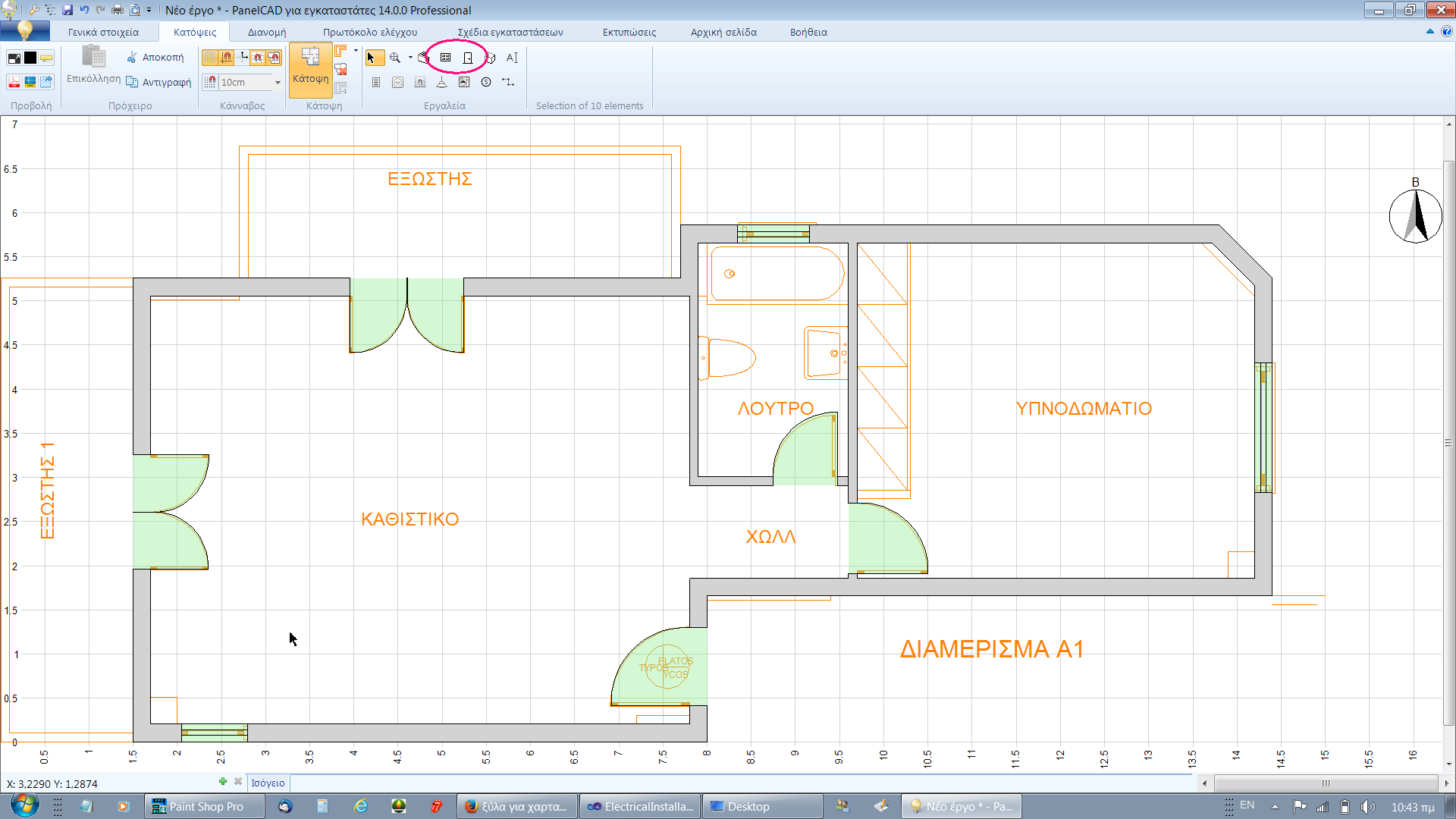

Βήμα 3, Σχεδιάζουμε τις πόρτες και τα παράθυρα

Από τα εργαλεία επιλέγουμε  και σχεδιάζουμε τις πόρτες. Κάθε πόρτα σχεδιάζεται σύροντάς την πάνω στον αντίστοιχο τοίχο και επιλέγοντας τη φορά που ανοίγει.
Κατόπιν επιλέγουμε  και σχεδιάζουμε τα παράθυρα. Κάθε παράθυρο σχεδιάζεται σύροντάς το πάνω στον αντίστοιχο τοίχο.(Εικόνα 3)

Βήμα 4, Ορίζουμε τα δωμάτια

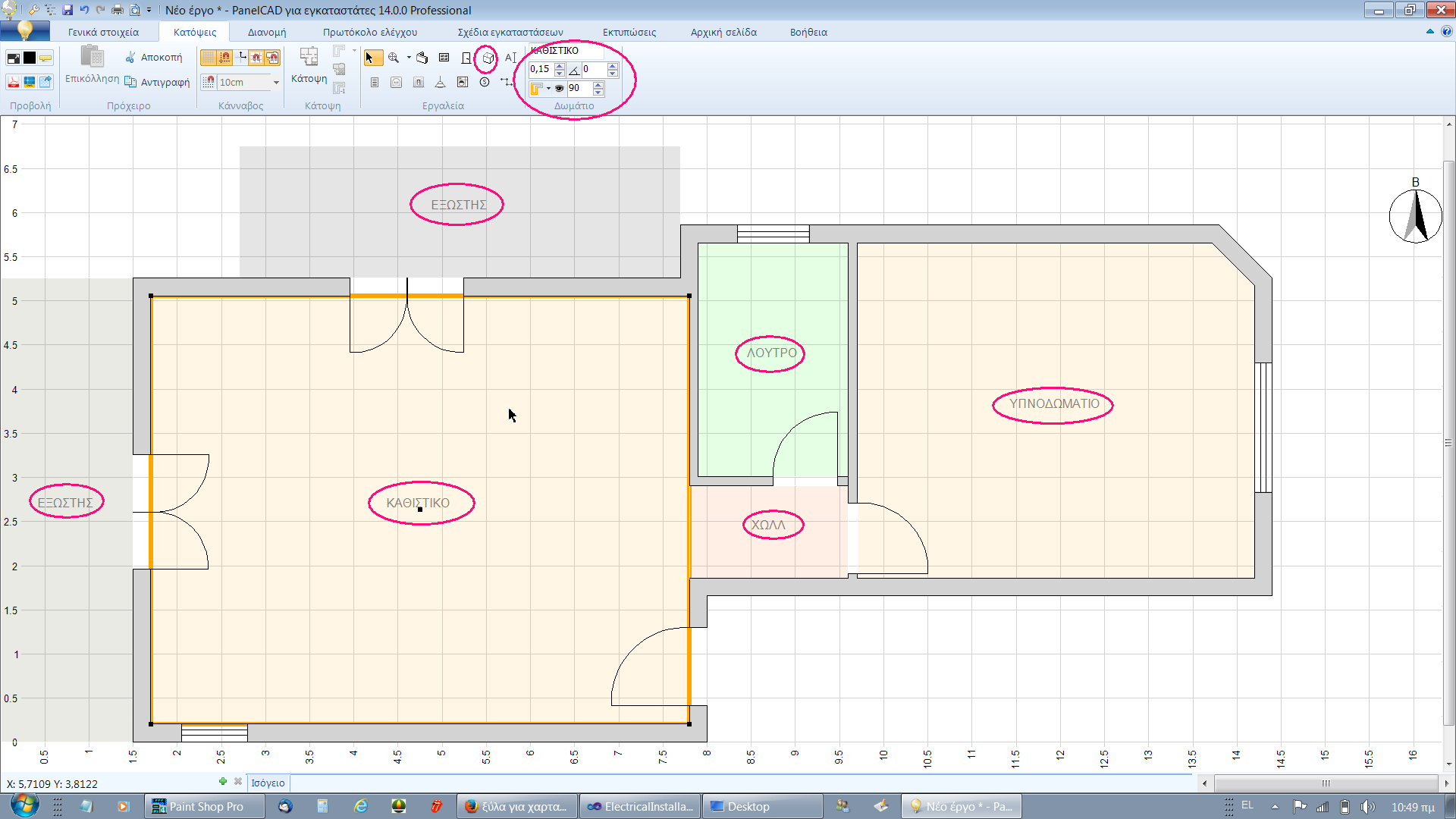

Για να μπορέσουμε να δημιουργήσουμε την έκθεση παράδοσης θα πρέπει να ορίσουμε τα δωμάτια. Από τα εργαλεία επιλέγουμε  και ορίζουμε τα όρια κάθε δωματίου. Δεν ξεχνάμε να ορίσουμε και τους δύο εξώστες (Εικόνα 4)

Στο σημείο αυτό απορρίπτουμε την κάτοψη και κρατάμε πλέον το μοντέλο του διαμερίσματος. Το μοντέλο αυτό θα συνοδεύει το έργο μας χωρίς να χρειαζόμαστε πλέον την αρχική κάτοψη. Το μοντέλο αυτό μπορεί να χρησιμοποιηθεί και σε άλλες μελέτες όπως θέρμανση, κλιματισμός, ενεργειακά κ.ά..

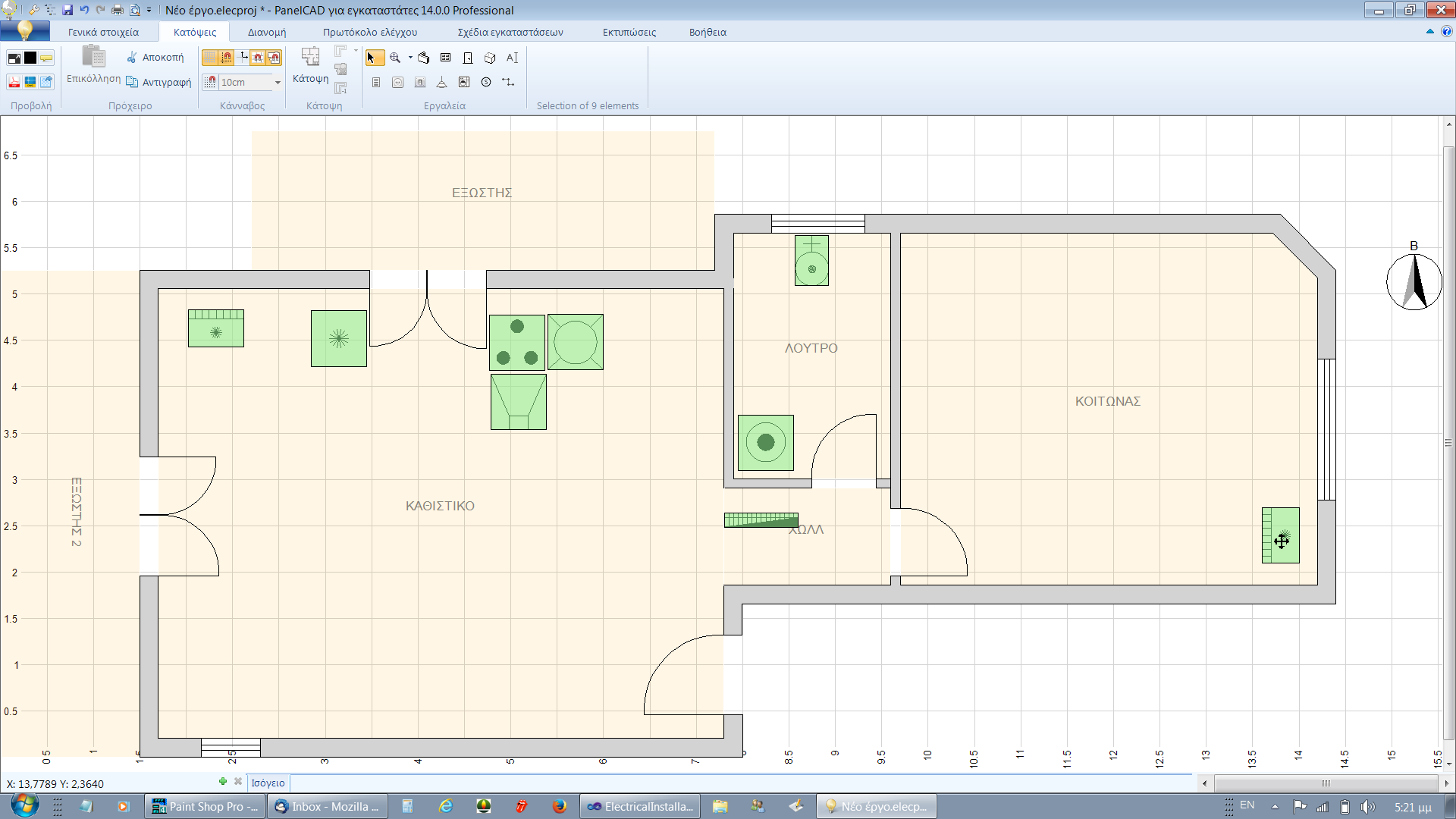

Βήμα 5, Τοποθετούμε τις ηλεκτρικές συσκευές

Από τα εργαλεία επιλέγουμε  και κατόπιν τη συσκευή π.χ. Κουζίνα.

Εικόνα 1 Η συλλογή με τις ηλεκτρικές συσκευές

• • • Κλικ στο σημείο που θέλουμε να σχεδιασθεί η κουζίνα
    • Escape για να τελειώσουμε την τρέχουσα εντολή
    • Επιλέγουμε την επόμενη συσκευή κ.ο.κ. (Εικόνα 5)

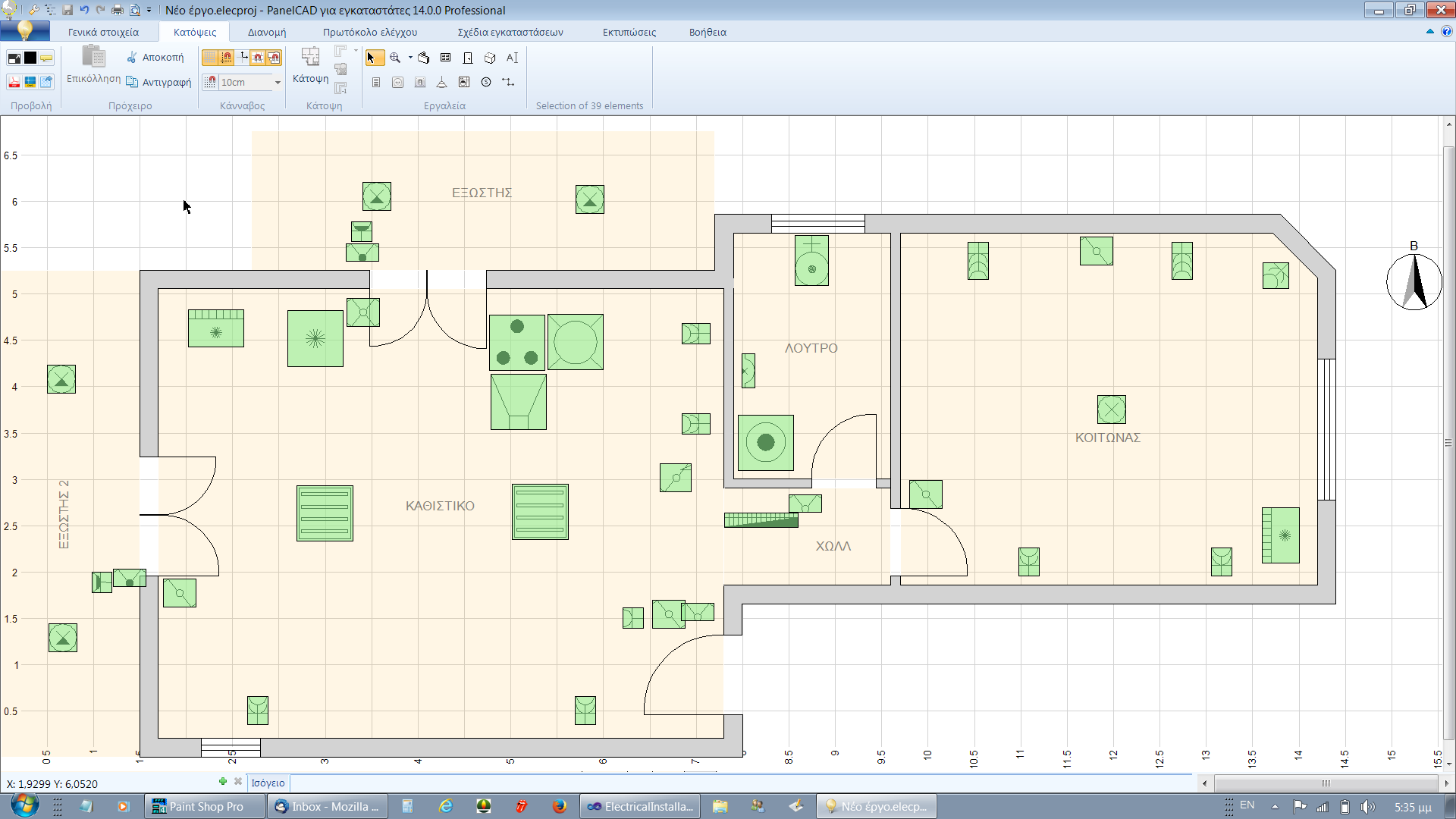

Βήμα 6, Τοποθετούμε φώτα, πρίζες, διακόπτες

Από τα εργαλεία επιλέγουμε , και κατόπιν το είδος του διακόπτη π.χ. Αλέ-ρετούρ ακριανός.

Εικόνα 2 Η συλλογή με τους διακόπτες

• • • Απανωτά κλικ στα σημεία που θέλουμε να σχεδιασθεί ο διακόπτης
    • Escape για να τελειώσουμε την τρέχουσα εντολή
    • Επιλέγουμε τον επόμενο διακόπτη κ.ο.κ. (Εικόνα 6)

Εικόνα 3 Ξεκινάμε σχεδιάζοντας τους εξωτερικούς τοίχους.

Εικόνα 4 Συνεχίζουμε με τους εσωτερικούς τοίχους.

Εικόνα 5 Σχεδιάζουμε τις πόρτες και τα παράθυρα.

Εικόνα 6 Ορισμός δωματίων, απόρριψη της αρχικής κάτοψης.

Εικόνα 7 Τοποθετούμε τις ηλεκτρικές συσκευές.

Εικόνα 8 Προσθέτουμε φώτα, πρίζες και διακόπτες.

Στο επόμενο άρθρο θα δούμε πώς:

• • θα σχεδιάσουμε τις γραμμές
  • θα πάρουμε το σχέδιο σε χαρτί Α4 με το υπόμνημα συμβόλων
  • θα παράγουμε την έκθεση παράδοσης

Από τον Χρήστο Σανδαλίδη H/M Μηχανικό ΕΜΠ, Υπεύθυνο ανάπτυξης τεχνικού λογισμικού της εταιρείας TiSoft  www.ti-soft.com/el
