Μέτρηση συνέχειας με τα όργανα: MacroTest-Metrel-Benning-Testboy-Megger

1)MacroTest 5035

2)Metrel EuroTestXA

3)Benning IT 120B

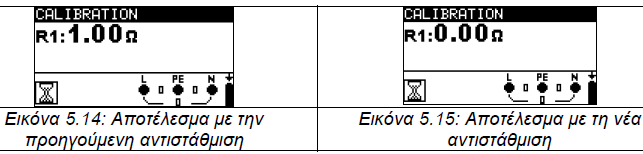

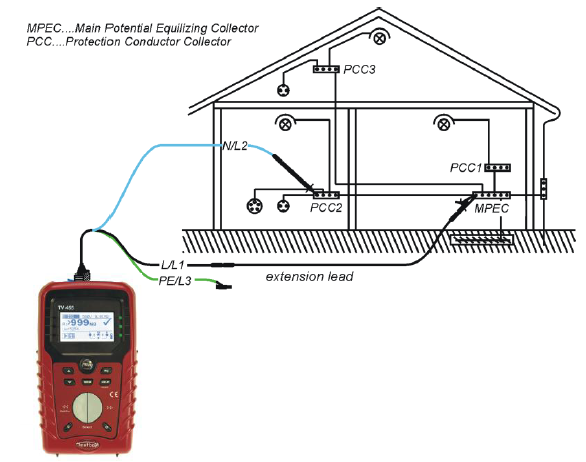

4)Testboy TV455

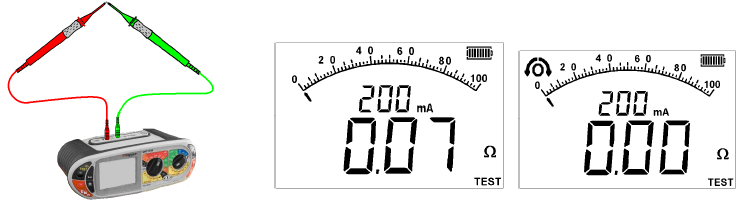

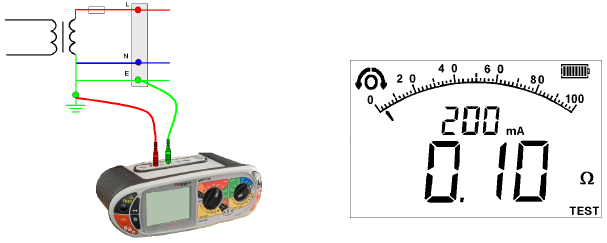

5)Megger MFT1730

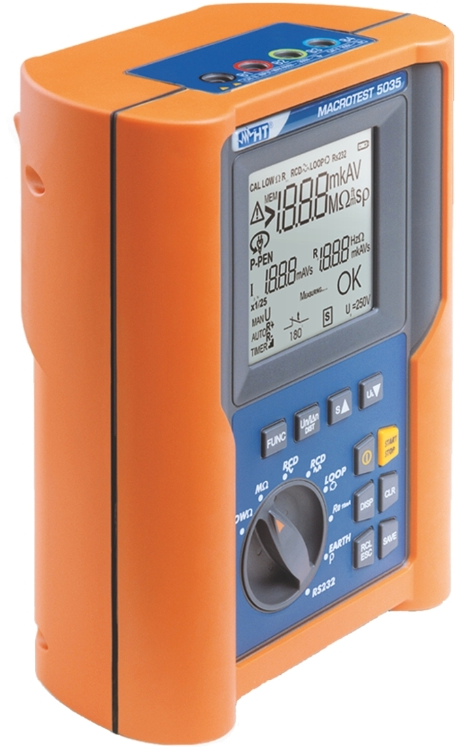

1) Μέτρηση συνέχειας με το όργανο MacroTest 5035

Αντιστάθμιση της αντίστασης των καλωδίων μέτρησης

• Περιστρέφουμε το διακόπτη στη θέση LOWΩ
• Με το κουμπί Ι ανοίγουμε το όργανο
• Με το κουμπί FUNC επιλέγουμε τη λειτουργία CAL
• Συνδέουμε το μαύρο και μπλε καλώδιο στους ακροδέκτες B1 και B4 του οργάνου αντίστοιχα
• Αν το μήκος των καλωδίων δεν επαρκεί εκτείνουμε το μπλε καλώδιο
• Συνδέουμε τα κροκοδειλάκια στις άκρες των καλωδίων
• Βραχυκυκλώνουμε τα κροκοδειλάκια
• Πατάμε το κουμπί START/STOP και ξεκινά η διαδικασία της αντιστάθμισης
• Στην οθόνη εμφανίζεται η μέτρηση 0,00 Ω και το ρεύμα μέτρησης 203 mA. Στο πάνω αριστερό μέρος εμφανίζεται η ένδειξη CALibration που σημαίνει ότι το όργανο βαθμονομήθηκε

Πρακτικά το όργανο κρατά στη μνήμη του την τιμή της αντίστασης των καλωδίων που μέτρησε. Η τιμή αυτή αφαιρείται από τις επόμενες μετρήσεις συνέχειας που θα κάνουμε. Αν αλλάξουμε το καλώδιο μέτρησης πρέπει να επαναλάβουμε τη διαδικασία της αντιστάθμισης.

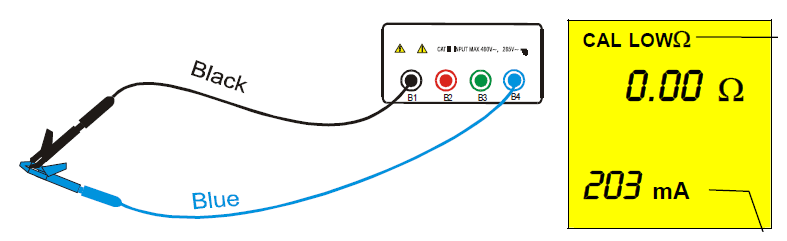

Σύνδεση οργάνου για την αντιστάθμιση των καλωδίων μέτρησης. Η οθόνη μετά την αντιστάθμιση (πηγή: MacroTest)

Προετοιμασία οργάνου

• Με το κουμπί FUNC επιλέγουμε τη λειτουργία AUTO. Αυτό σημαίνει ότι το όργανο θα αντιστρέφει αυτόματα την πολικότητα της πηγής και θα παίρνει δύο μετρήσεις την R+ και R-. Στην οθόνη θα μας δείχνει τη μέση τιμή των δύο μετρήσεων.
• Συνδέουμε τα μαύρα και μπλε καλώδια στους ακροδέκτες B1 και B4 του οργάνου αντίστοιχα
• Συνδέουμε τους ακροδέκτες στο αντικείμενο που θα μετρήσουμε (παρακάτω εικόνα)

Σύνδεση ακροδεκτών οργάνου με το αντικείμενο που θα μετρήσουμε (πηγή: MacroTest)

Ξεκινάμε τη μέτρηση

• • Πατάμε το κουμπί START/STOP
  • Σε περίπτωση που η μετρούμενη τιμή R_LOW είναι ≤ 5,00 Ω, το όργανο εκπέμπει ένα διπλό ηχητικό σήμα που σημαίνει ότι η μέτρηση είναι αποδεκτή. Στην οθόνη βλέπουμε την παρακάτω εικόνα.

Η μέτρηση είναι R=1,07 Ω < R_LOW και είναι αποδεκτή (πηγή: MacroTest).

• • Σε περίπτωση που η μετρούμενη τιμή R_LOW είναι > 2,00 Ω, το όργανο εκπέμπει ένα μακρύ ηχητικό σήμα που σημαίνει ότι η μέτρηση δεν είναι αποδεκτή. Στην οθόνη βλέπουμε την παρακάτω εικόνα.

Η μέτρηση είναι R=5,75 Ω > R_LOW και είναι μη αποδεκτή (πηγή: MacroTest).

• • Σε περίπτωση που η μετρούμενη τιμή R_LOW είναι > 99,9 Ω, το όργανο εκπέμπει ένα μακρύ ηχητικό σήμα που σημαίνει ότι η μέτρηση δεν είναι αποδεκτή. Στην οθόνη βλέπουμε την παρακάτω εικόνα.

R_LOW > 99,9 Ω (πηγή: MacroTest)

2) Μέτρηση συνέχειας με το όργανο: EurotestXA

Αντιστάθμιση της αντίστασης των καλωδίων μέτρησης (Calibration)

• Επιλέγουμε τη λειτουργία LEADS CALIBRATION
• Επιλέγουμε τα δύο από τα τρία καλώδια που θα αντισταθμίσουμε π.χ. N και PE
• Βραχυκυκλώνουμε τα κροκοδειλάκια στα καλώδια N και PE
• Πατάμε το πλήκτρο TEST για να ξεκινήσει η αντιστάθμιση

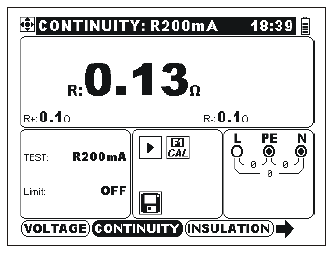

Οθόνη για την αντιστάθμιση της αντίστασης των καλωδίων μέτρησης (πηγή: Metrel)

Ορίζουμε την αποδεκτή τιμή (Limit)

Το όργανο μάς επιτρέπει να ορίσουμε την αποδεκτή τιμής της αντίστασης που θα μετρήσουμε από 0,1 Ω έως 20,0 Ω. Ορίζουμε R_limit = 1,0 Ω.

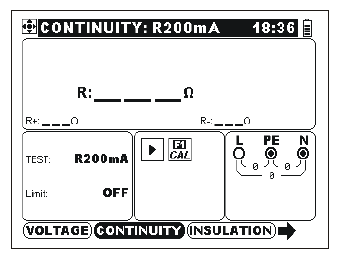

Οθόνη για τον ορισμό της αποδεκτής τιμής της αντίστασης (πηγή: Metrel)

Προετοιμασία οργάνου

• Επιλέγουμε τη λειτουργία CONTINUITY
• Ορίζουμε την επιλογή R200mA (N-PE)
• Αποσυνδέουμε την εγκατάσταση από την τάση λειτουργίας
• Συνδέουμε τα καλώδια στα δύο σημεία που θα μετρήσουμε τη συνέχεια τους, όπως φαίνεται στην παρακάτω εικόνα

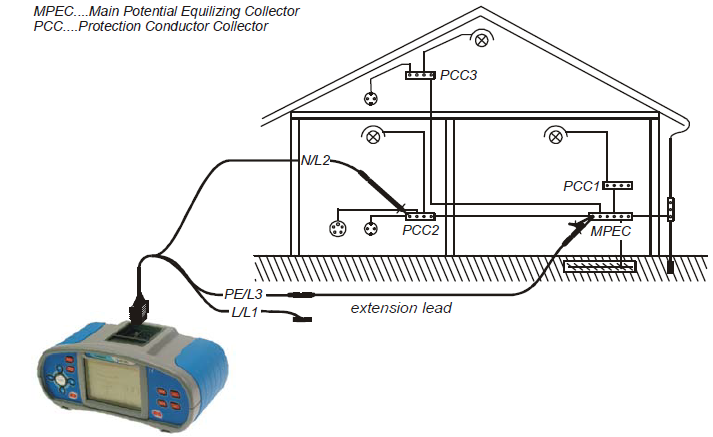

Σύνδεση οργάνου (πηγή: Metrel)

Ξεκινάμε τη μέτρηση

• Πατάμε το πλήκτρο TEST για να ξεκινήσει η μέτρηση
• Αν η μέτρηση είναι μικρότερη της R_limit η μέτρηση είναι αποδεκτή. Στην οθόνη εμφανίζεται το
• Αν η μέτρηση είναι μεγαλύτερη της R_limit η μέτρηση δεν είναι αποδεκτή. Στην οθόνη εμφανίζεται το
• Προαιρετικά με το πλήκτρο  αποθηκεύουμε τη μέτρηση.

Mετρούμενα μεγέθη (πηγή: Metrel)

3) Μέτρηση συνέχειας με το όργανο: Benning IT 120B

Αντιστάθμιση της αντίστασης των καλωδίων μέτρησης (Calibration)

• • Περιστρέφουμε το διακόπτη στη θέση R_LOW – Ω
  • Με τα πλήκτρα . επιλέγουμε R_LOW
  • Εμφανίζεται η παρακάτω οθόνη

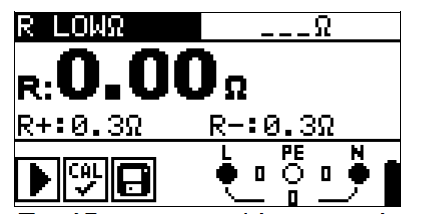

Αντιστάθμιση του Benning IT 120B (πηγή: Benning)

• Συνδέουμε τα καλώδια στο όργανο
• Ορίζουμε τη μέγιστη αποδεκτή τιμή της αντίστασης π.χ. 2,0 Ω
• Βραχυκυκλώνουμε τις άκρες των καλωδίων
• Πατάμε το πλήκτρο TEST
• Στην οθόνη βλέπουμε μία τιμή κοντά στο 0,00 Ω
• Πατάμε το πλήκτρο CAL και ξεκινά η διαδικασία της αντιστάθμισης

Προετοιμασία οργάνου

• Αποσυνδέουμε την εγκατάσταση από την τάση λειτουργίας
• Συνδέουμε τα καλώδια στα δύο σημεία που θα μετρήσουμε τη συνέχεια τους, όπως φαίνεται στην παρακάτω εικόνα

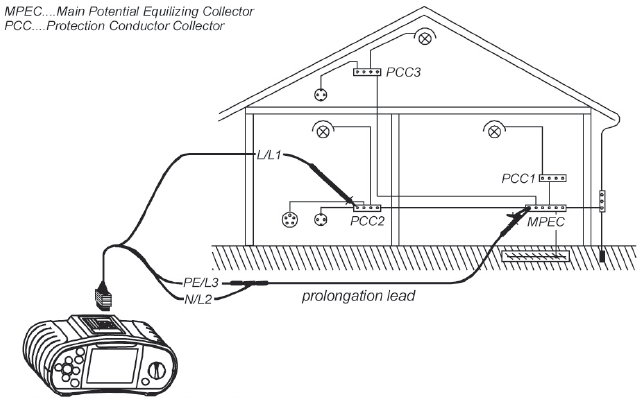

Σύνδεση οργάνου (πηγή: Benning)

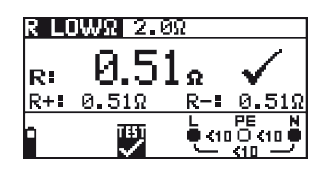

Ξεκινάμε τη μέτρηση
