Μέτρηση αντίστασης μόνωσης με το όργανο MacroTest

Προετοιμασία οργάνου

• Περιστρέφουμε το διακόπτη στη θέση ΜΩ
• Πατάμε το κουμπί Ι και ανοίγουμε το όργανο (Switch on)
• Πατάμε διαδοχικά το κουμπί FUNC και επιλέγουμε έναν από τους παρακάτω τρόπουςΣυνδέουμε το μαύρο και μπλε καλώδιο στους ακροδέκτες B1 και B4 του οργάνου αντίστοιχα
  • Χειροκίνητα MAN (ελάχιστος χρόνος δοκιμής 10 sec ή ορίζετε με το πάτημα του κουμπιού START/STOP). Προτεινόμενο.
  • Προκαθορισμένος χρόνος TIMER (ο χρόνος δοκιμής επιλέγεται από 10 – 999)
• Αν το μήκος των καλωδίων δεν είναι αρκετό μπορούμε να επεκτείνουμε το μπλε καλώδιο
• Συνδέουμε τους ακροδέκτες στο αντικείμενο που θα μετρήσουμε (παρακάτω εικόνα)
• Με τη βοήθεια του U_n/I_Δn επιλέγουμε την τάση δοκιμής. Οι τιμές που μπορούμε να επιλέξουμε είναι 50, 100, 250, 500, 1000V DC

Ξεκινάμε τη μέτρηση

• • Πατάμε το κουμπί START/STOP
  • Στο τέλος της δοκιμής, σε περίπτωση που η μετρούμενη τιμή R_ISO είναι μεγαλύτερη από την R_MIN και μικρότερη από την R_MAX, το όργανο εκπέμπει ένα διπλό ηχητικό σήμα που σημαίνει ότι η μέτρηση είναι επιτυχής.

• • Σε περίπτωση που η τιμή R_ISO είναι μεγαλύτερη από την R_MAX το όργανο εκπέμπει ένα διπλό ηχητικό σήμα που σημαίνει ότι η μέτρηση είναι επιτυχής.

Μέτρηση αντίστασης μόνωσης με το όργανο Metrel

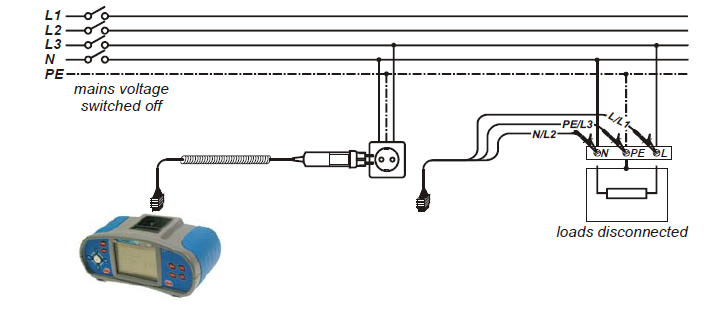

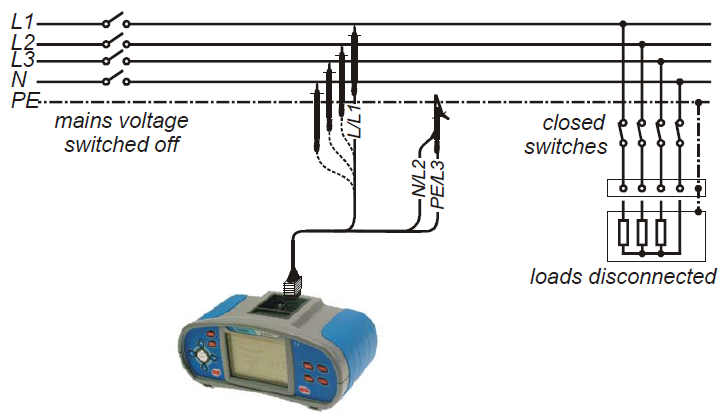

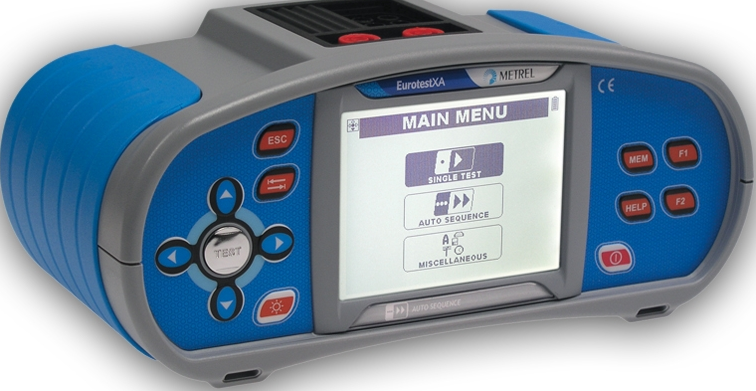

Φωτογραφία του Metrel EurotestXA

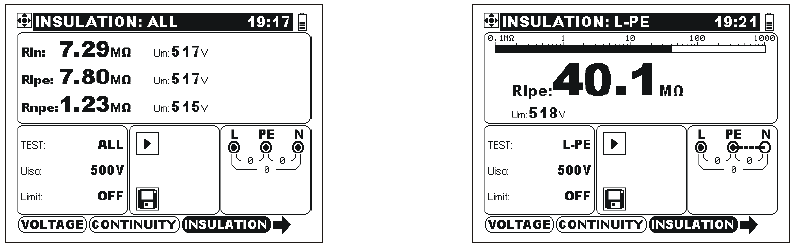

Ξεκινάμε τη μέτρηση

Μέτρηση αντίστασης μόνωσης με το όργανο Benning IT120B

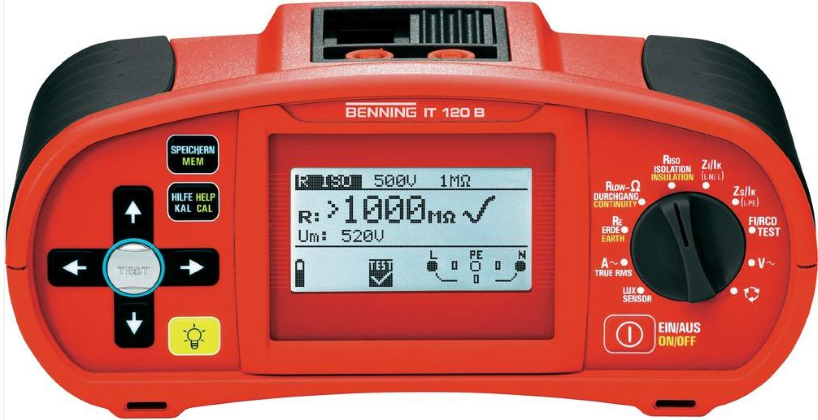

Φωτογραφία του Benning IT 120B

Βήμα 1

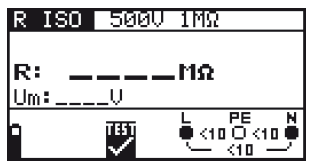

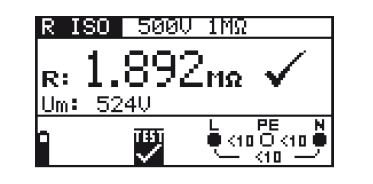

Με τον περιστροφικό διακόπτη επιλέγουμε R ISO, ISOLATION/ INSULATION. Στην οθόνη βλέπουμε:

Βήμα 2

Ορίζουμε τις παραμέτρους της μέτρησης που είναι:

• Η ονομαστική τάση δοκιμής π.χ. 500 V
• Η ελάχιστη αποδεκτή τιμή της αντίστασης μόνωσης π.χ. 0,5 ΜΩ

Βήμα 3

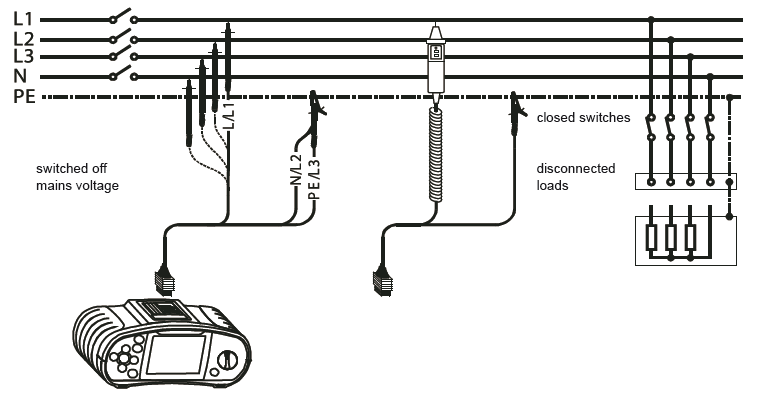

Συνδέουμε τα καλώδια του οργάνου στο αντικείμενο που μετράμε σύμφωνα με το παρακάτω διάγραμμα.

Βήμα 4

Ελέγχουμε τα μηνύματα που μας εμφανίζει το όργανο. Αν όλα είναι OK πατάμε το κουμπί TEST μέχρι το αποτέλεσμα της μέτρησης να σταθεροποιηθεί. Τα αποτελέσματα εμφανίζονται στην οθόνη.

Μέτρηση αντίστασης μόνωσης με το όργανο TestBoy

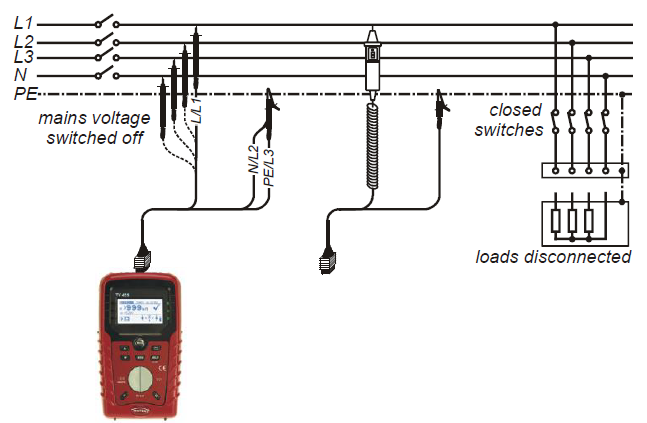

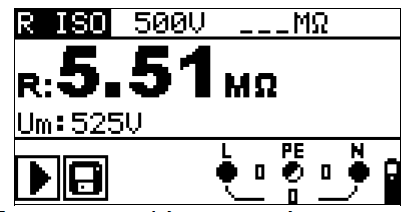

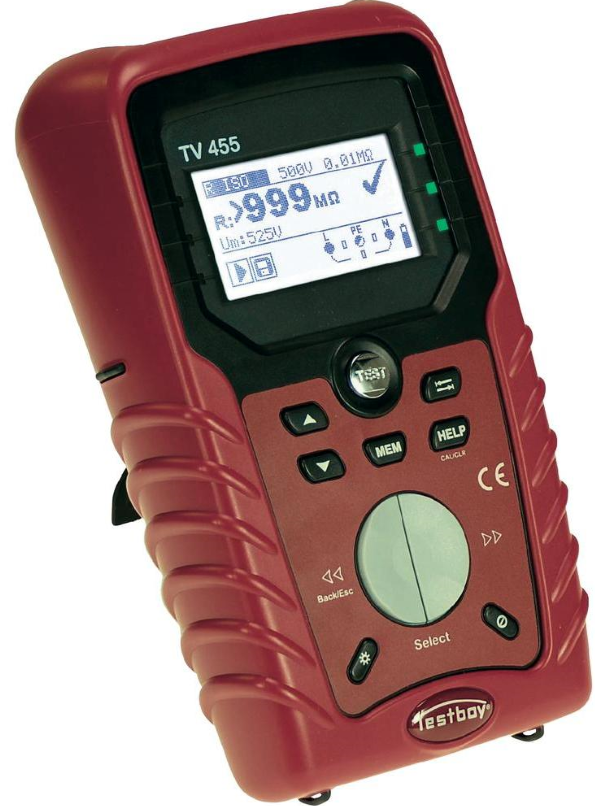

Φωτογραφία του Testboy TV455

Μέτρηση αντίστασης μόνωσης με το όργανο Megger MFT1730

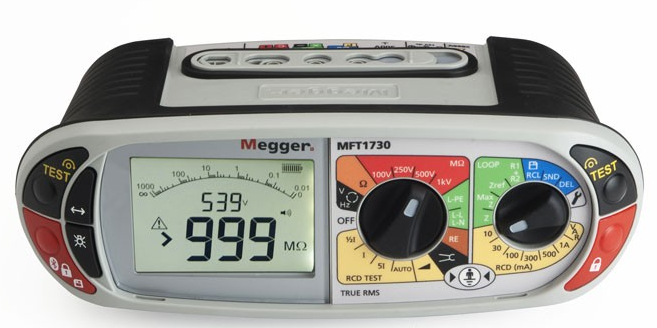

Φωτογραφία του Megger MFT1730

Προετοιμασία οργάνου

• Περιστρέφουμε τον αριστερό διακόπτη στην απαιτούμενη τάση δοκιμής δηλαδή 500 V
• Συνδέουμε τα καλώδια μέτρησης στους ακροδέκτες L1, L2 του οργάνου
• Αποσυνδέουμε την εγκατάσταση από την τάση λειτουργίας

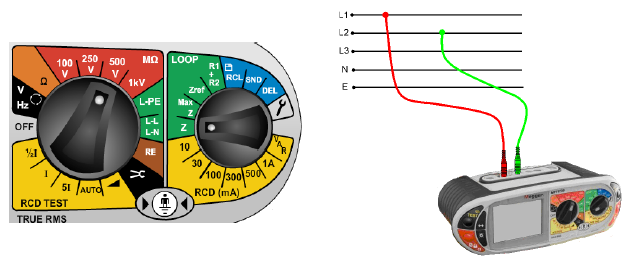

• Συνδέουμε τα καλώδια στα δύο σημεία που θα μετρήσουμε τη συνέχειά τους, όπως φαίνεται στην παρακάτω εικόνα
• Για να ξεκινήσουμε τη δοκιμή πατάμε και κρατάμε πατημένο για τουλάχιστον 10 s το αριστερά ή δεξιά πλήκτρο ΤEST
• Στην οθόνη βλέπουμε το αποτέλεσμα της μέτρησης και περιμένουμε να σταθεροποιηθεί
