Κατασκευή Μηχανογραφικού κέντρου & Bus Duct System (Ροηφόροι Αγωγοί) – Video
Για να κατασκευαστεί ένα μηχανογραφικό κέντρο ενός μεγάλου τραπεζικού ομίλου, τα πράγματα είναι πολύ απαιτητικά.
Απαιτούνται μεγάλες ποσότητες ηλεκτρικής ενέργειας και οι συνθήκες πρέπει να είναι ανάλογες,
όπως θερμοκρασίες του χώρου, τοποθεσία κλπ. Ιδανικότερο σημείο για την κατασκευή τέτοιων εγκαταστάσεων
λόγω χαμηλής θερμοκρασίας που απαιτείται είναι: βουνό, χιόνι, υπόγειο κάμποσα μέτρα κάτω απο τη γή (εκεί ανήκει το παρόν κέντρο),
οπότε και χαμηλές ανάγκες κλιματισμού.
Τεράστιες ανάγκες κλιματισμού και Αδιάλειπτης Παροχής Ενέργειας (UPS) καθώς και συνεχείς τροφοδοσία ρεύματος
χωρίς την παραμικρή πιθανότητα διακοπής, οπότε λαμβάνονται όλα τα απαραίτητα μέτρα για την αδιάκοπη λειτουργία των μηχανημάτων.
Παρακολουθήστε το παρακάτω βίντεο. Data center εν ώρα λειτουργίας…
Όλες οι παροχές πρέπει να είναι διπλές ! Ρεύματος, UPS, Ηλεκτροπαραγωγών Ζευγών κλπ.
Οπότε με αυτό τον τρόπο εκμηδενίζεται η πιθανότητα κάποιου σφάλματος.
Παρ’όλ’αυτά χρειάζεται και δεύτερο τέτοιο κέντρο σε κάποιο άλλο σημείο της χώρας,
που θα ονομάζεται στην απλή λαϊκή: Καθρέφτης συστήματος. Ακριβώς ότι μηχανήματα περιλαμβάνει ένας τέτοιος χώρος,
πρέπει να υπάρχουν και σε δεύτερο σημείο, με ακριβώς τις ίδιες λειτουργίες. Οπότε έτσι ελαχιστοποιούνται
και οι πιθανότητες να ….διαγραφούν τα δάνεια μας !!!
Η κατασκευή ενός τέτοιου έργου στη χώρα μας και οι φωτογραφίες ή βίντεο που θα δείτε παρακάτω,
δεν είναι τίποτα μπροστά σε διεθνής κολοσσούς όπως τα μηχανογραφικά κέντρα της Google του Facebook και τεράστιων άλλων εταιρειών.
Όμως θα πάρουμε μία ιδέα για το τί χρειάζεται ένας τέτοιος χώρος σε γενικές γραμμές.
Παρακάτω παραθέτω ένα τέτοιο χώρο ο οποίος είναι υπό κατασκευή…
Data Center στη Σουηδία
Σε τέτοιους χώρους οι απαιτήσεις σε καλώδια είναι τεράστιες, γι αυτό το λόγο κυκλοφορούν εδώ και κάμποσα χρόνια
κάποια συστήματα μεταφοράς ενέργειας κλειστών χώρων που ονομάζονται Ροηφόροι Αγωγοί.
Τέτοιου είδους υλικό χρησιμοποιήσαμε στην κατασκευή του νέου μηχανογραφικού κέντρου της Alpha Bank.
Είναι ένα υλικό όχι πολυσυζητημένο, αλλά είναι ειδικά σχεδιασμένο και κατασκευασμένο για απαιτητικές
και ειδικές εγκαταστάσεις και όχι μόνο. Είναι ένα υλικό που λύνει τα χέρια μελετητών και ειδικοτήτων που το χρησιμοποιούν.
Ένα υλικό που σε γλιτώνει από χιλιόμετρα καλωδίων, εσχαρών, εξαρτημάτων,
τεράστιου όγκου εργατοωρών και σου μεταφέρει ηλεκτρική ενέργεια σε ένα χώρο, κτίριο, εμπορικό κέντρο,
μηχανογραφικό κέντρο κλπ, με τον καλύτερο δυνατό τρόπο. Εξαιρετικό υλικό και απο πλευράς αισθητικής, σε μία βιομηχανική εγκατάσταση.
Ο μεγαλύτερος σε ισχύ τέτοιος αγωγός που χρησιμοποιήθηκε ήταν 3Χ2500Α
βλ. ροηφόρος 3Χ2500Α
Ανάλογα με τον τύπο, τα Ampere και το είδος, κάθε λίγα μέτρα υπάρχουν καπάκια-θυρίδες,
στα οποία βάζουμε την κάθε μας αναχώρηση με ειδικά κουτιά (tapoff) τα οποία στο εσωτερικό τους μπορούμε να τοποθετήσουμε εμείς υλικό ράγας,
ασφάλειες, διακόπτες, λυχνίες, πρίζες κλπ ή πιο βιομηχανικό υλικό και από εκεί να φύγουμε με καλώδιο
για την πιο κοντινή μας κατανάλωση ή ηλεκτρικό πίνακα.
Είναι μία άπαιχτη λύση, διότι μπορεί σε ένα κτίριο, να το έχεις ολοκληρώσει και κατόπιν να χρειαστείς παροχές σε 5 ….10 …..200 σημεία.
Αγοράζεις tapoffκαι είσαι έτοιμος !!
Στο παρόν άρθρο, θα σας δείξω από πού ξεκινάει ένας ροηφόρος αγωγός και πού καταλήγει, αλλά και πως γίνονται αυτά.
Θα ξεκινήσουμε από τον υποσταθμό και τα 3 Η/Ζ (Ηλεκτροπαραγωγά Ζεύγη), παρακολουθώντας και ένα βίντεο μικρής διάρκειας ξεκινώντας τα Η/Ζ
Βίντεο εν ώρα λειτουργίας ενός εκ των 3 Η/Ζ των 1500KVA
Οι ροηφόροι που ξεκινούν από τα Η/Ζ καταλήγουν στο πεδίο Χαμηλής. Στο ίδιο πεδίο καταλήγουν και οι ροηφόροι από 3 Μ/Σ
βλ. ροηφόροι απο Μ/Σ – Η/Ζ
Από το πεδίο χαμηλής ξεκινάει ο ροηφόρος, κουμπώνοντας επάνω στο πεδίο (συνήθως δουλειά πινακά κατόπιν δείγματος στα χέρια του,
θέλει τρομερή ακρίβεια να ταιριάξουν οι λάμες χαλκού του πεδίου, με τις λάμες των ροηφόρων) και ‘’ταξιδεύει’’ στο κτίριο,
μοιράζοντας φορτία όπου υπάρχει απαίτηση.
Στην προηγούμενη φωτό δεν υπήρχε δυνατότητα κατασκευής κατ ευθείαν στο πεδίο χαμηλής και οι συνδέσεις έγιναν σε μία νύχτα με καλώδια.
βλ. λεπτομέρεια για να ταιριάξει ο ροηφόρος, στον πίνακά μας (πεδίο χαμηλής)
Από τα UPS επίσης ξεκινούν ροηφόροι προς πίνακες – φορτία.
Στις φωτό παρακάτω οι αναχωρήσεις προς τα UPS …
Πολλά tapoff είναι 3Χ1000Α και φτάνουμε στα μικρότερα που εκεί βάζαμε ασφάλειες, ανάλογα με την απαίτηση του κάθε μηχανήματος.
tap off 160A – 1000A…
Στο συγκεκριμένο έργο δε μπορούσε να επέμβει πινακάς διότι ο χρόνος για τέτοια κατασκευή απαιτεί ημέρες.

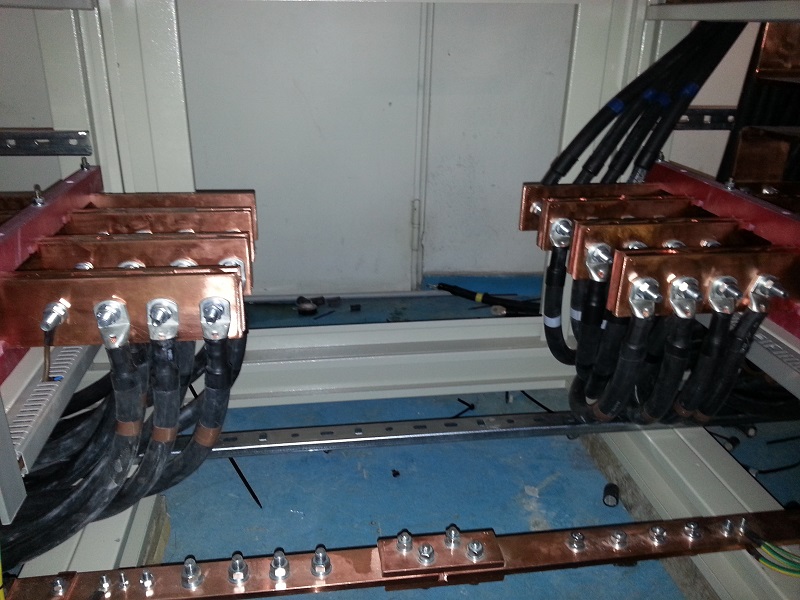

Οπότε οι συνδέσεις των ροηφόρων με το νέο πεδίο έγιναν με καλώδιο !
Η προεργασία με καλώδια 1X185 HO7 RNFέγινε επι τόπου 2 μέρες πριν την αντικατάσταση του πεδίου.
7 ή 6 καλώδια ανά φάση και 3 ή 4 ανά ουδέτερο, ανάλογα τις απαιτήσεις.
Και όλο αυτό, επί πολλές φορές, διότι οι αφίξεις από 3Μ/Σ και από 3 Η/Ζ και οι αναχωρήσεις προς 3 UPS,
προς πεδίο κλιματισμού και προς 4 Computer rooms…..ήταν αρκετές !!
Το πεδίο αυτό και επειδή ήταν μηχανογραφικό κέντρο, αντικαταστάθηκε σε μία νύχτα (10ώρες).
Υπήρχε βέβαια το backup του ομίλου σε άλλο σημείο της Αττικής, οπότε δεν υπήρχε μεγάλο ρίσκο.
Δεν είναι μία κατασκευή που μπορείς να δώσεις ρεύμα και αν ακούσεις το μπάμ, ψάχνεις και διορθώνεις το πρόβλημα.
Σε αυτή την κατασκευή, λάθος δεν επιτρέπεται !!
Παρακάτω βλέπουμε το πεδίο αναχώρησης κλιματισμού. Όπως είπαμε οι ανάγκες κλιματισμού σε τέτοιες εγκαταστάσεις είναι τεράστιες.

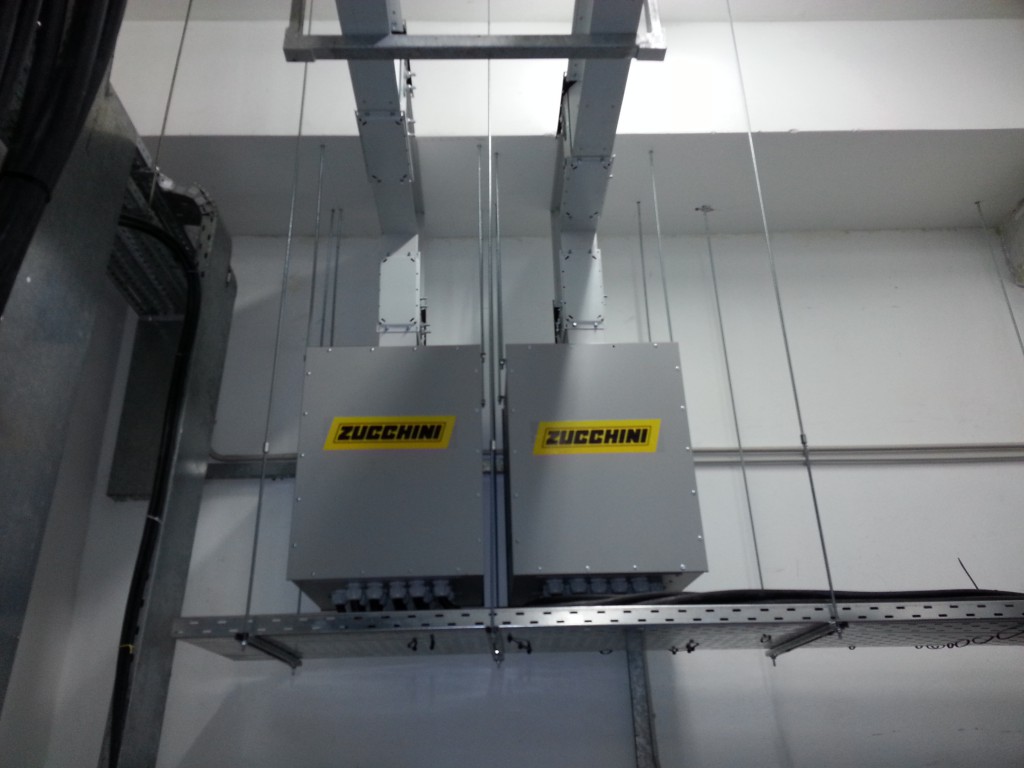

βλ. αναχώρηση 2Χ(3Χ2500Α) προς πεδίο κλιματισμού
Παρακάτω μπορείτε να παρακολουθήσετε μικρής διάρκειας βίντεο στιγμών απο την αποξήλωση
του παλιού γενικού πεδίου του μηχανογραφικού κέντρου, λίγες ώρες πριν τοποθετηθεί και συνδεθεί το νέο…

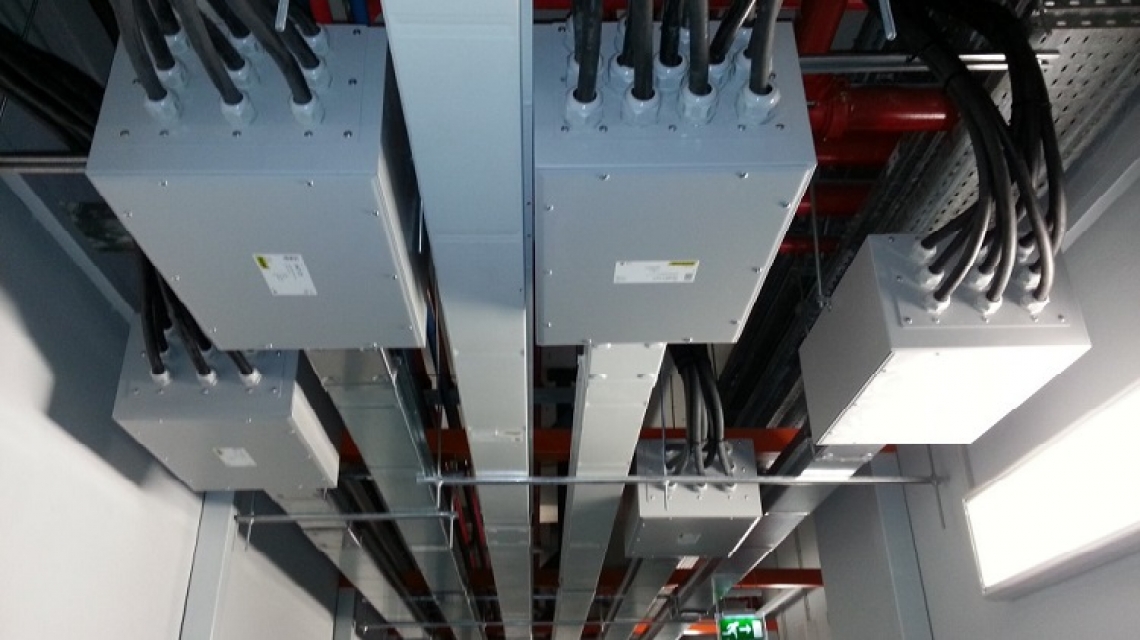

Παρακάτω μπορούμε να δούμε ροηφόρους αγωγούς εντός ψευδοπατώματος. 2Χ(3Χ630Α)
2Χ(3Χ160Α)

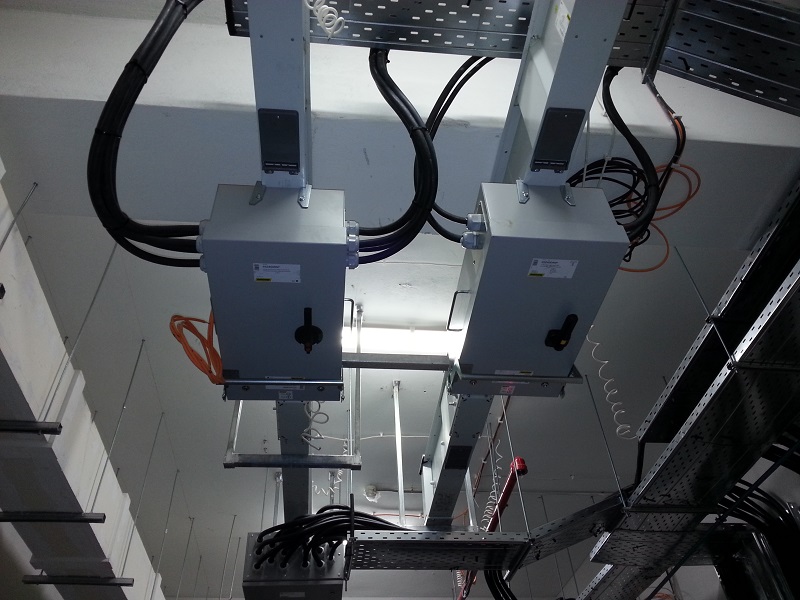

Το ακρωκιβώτιο χρησιμοποιείται στην αρχή κάθε ροηφόρου αγωγού και σ αυτό γίνεται η σύνδεση καλωδίων με τον ροηφόρο,
εκεί φτάνουν τα καλώδια απο το πεδίο χαμηλής και ξεκινάει το ταξίδι του στο χώρο ο ροηφόρος…
Βλ. Ακροκιβώτιο 630Α σε ψευδοπάτωμα
Βλ. Ακροκιβώτιο 630Α & 1000Α σε οροφές …
Σε κάθε computer room, στη βάση του ψευδοπατώματος κατασκευάστηκε πλέγμα γείωσης απο χαλκό, το οποίο φαίνεται και στις φωτό.
Παρακάτω ορισμένες φωτό από το χώρο των UPS και των μπαταριών…
UPS & Πεδίο UPS …
Ήταν μια γρήγορη – περιληπτική παρουσίαση κατασκευής του έργου.
Να σημειωθεί ότι ο Όμιλος δε σταμάτησε δευτερόλεπτο καθ όλη τη διάρκεια κατασκευής του έργου,
καθώς επίσης μετά και την αντικατάσταση του γενικού πεδίου, η οποία έγινε σε 10 ώρες
(αποξήλωση του παλαιού, τοποθέτηση – σύνδεση του νέου) δεν συνέβη το παραμικρό σφάλμα.
Το έργο διήρκησε ένα χρόνο, με συνολική εργασία 9 μηνών και ολοκληρώθηκε από συνολικά 6 ηλεκτρολόγους Τεχνίτες και βοηθούς.
Ευχαριστούμε που διαβάσατε το άρθρο μας.
